Question

Дано:

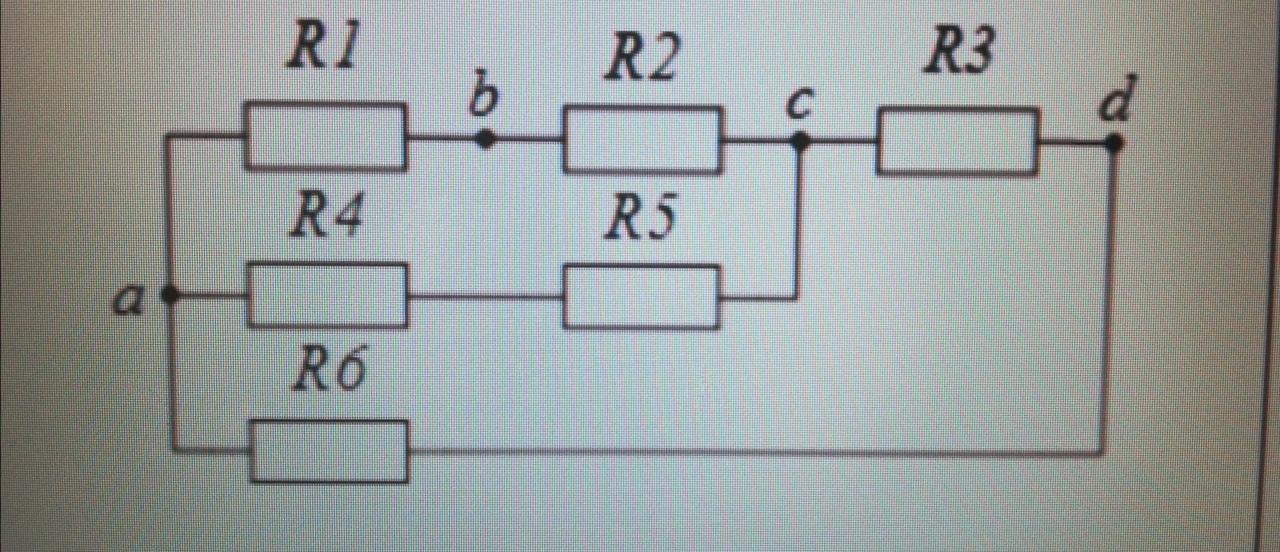

Невероятно простая схема, состоящая из шести резисторов с обозначенными узловыми точками. Все сопротивления резисторов равны между собой и составляют 12 Ом. Источник ЭДС подключается к точкам, указанным в вариантах. Положительна полярность подключаемой ЭДС приложена к точке, указанной первой. Значение ЭДС составляет 60 В. Внутренним сопротивлением пренебрегаем.

Найти:

К изначальной схеме подключить источник ЭДС. Определить направление и рассчитать токи во всех ветвях и определить мощность, потребляемая заданным резистором.

ЭДС: ad
резистор R3

Answer 1

I6=60/12=5A,

Rad=12+12=24 Ом, I3=60/24=2.5 A, P3=2.5²*12= 75 Вт, Uac=60/2= 30 В, I(1,2,4,5)=30/24= 1.25 A
