Ответы
Ответ дал:
0
Ответ:
Объяснение:

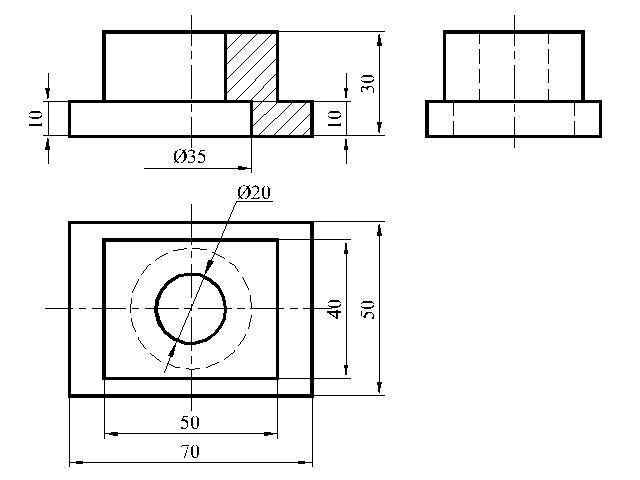

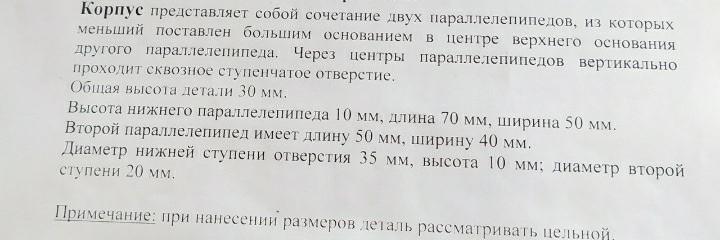

Первый чертеж: Главный вид заменила на 1/2 главного вида + 1/2 фронтального разреза, т.к. размеры не проставляют по невидимым линиям (высота и диаметр отверстия 35 мм)

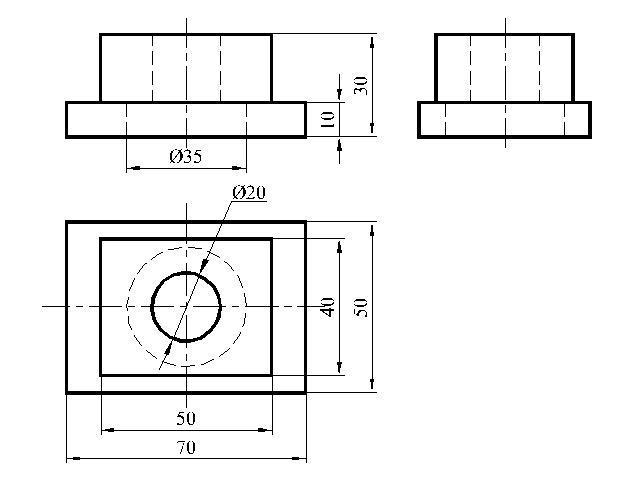

Второй чертеж выполнен без разреза.
Приложения:
Аноним:
Спасибо. А вы бы мы не могли прикрепить вашу работу в виде файла?
Ну, чтобы я мог ее открыть
И вот еще хотел спросить, я сделал эту деталь сначала в 3D, в потом сделал чертеж, и у меея почему чертеж не показывает 2-ую окружность, которая штрих пунктиром выполненна, не знаете а чем может быть проблема?
Штрихпунктирная линия говорит о том, что на данном виде эта окружность не видно. В 3D показывает или все линии, но сплошными, или только видимые. Приложить файл в "знаниях", видимо, нельзя.
А, вы не можете на облако загрузить, и скинуть ссылку?
Значит, мне нужно самому сделать в чертеже эту окружность?
