помогите черчение!!!

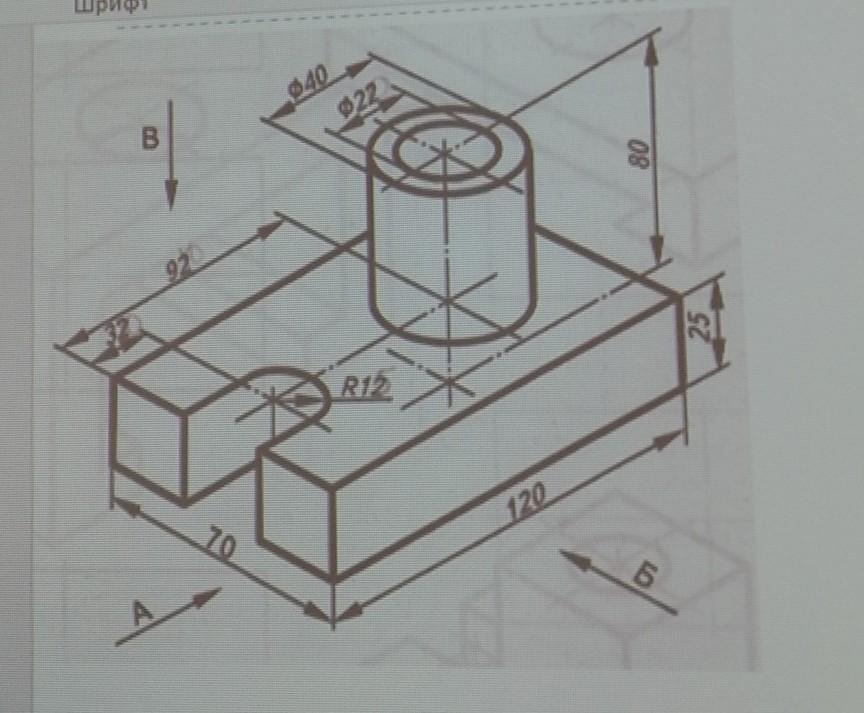

нужно сделать 4 чертежа фронтальный вид, вид справа вид сверху и вид слева! Пожалуйста с размерами линий. ​

Приложения:

Ответы

Ответ дал: Букса
0

Ответ:

Объяснение:

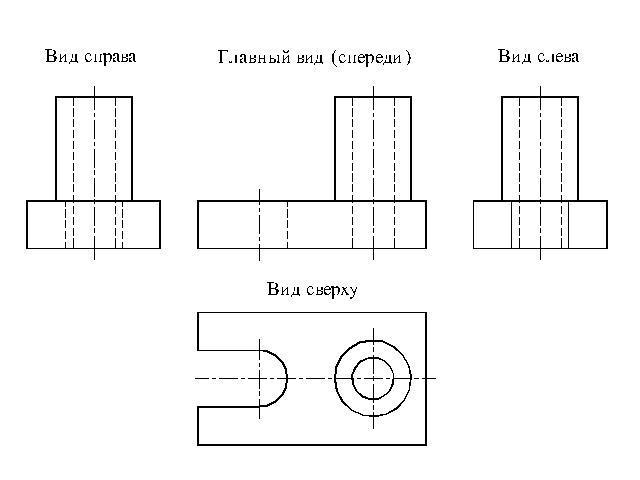

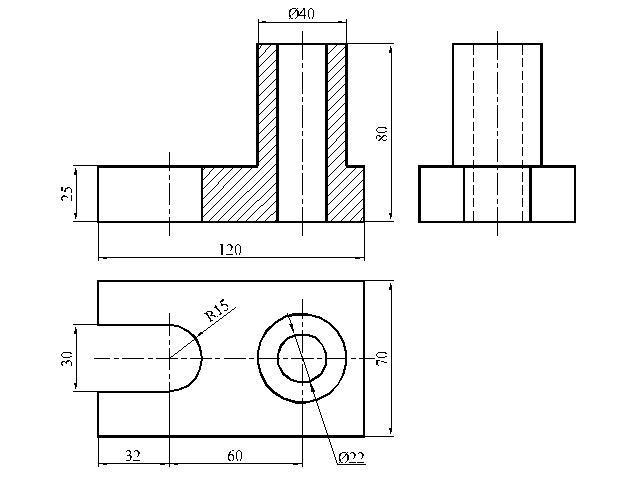

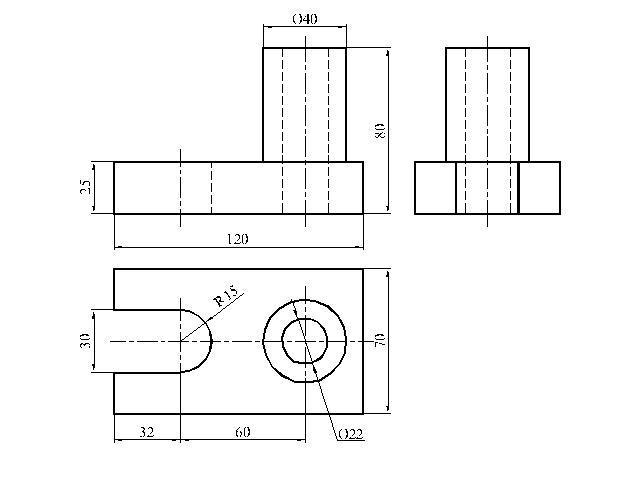

На третьем чертеже главный вид заменила фронтальным разрезом.

Приложения:
