Question

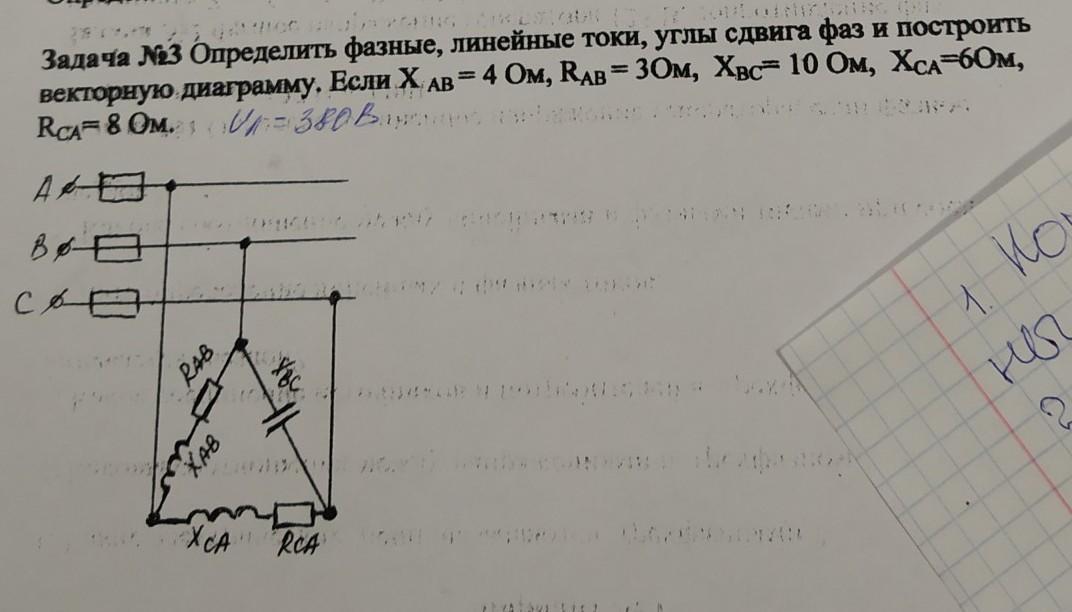

[50 Б.] Электротехника.

Answer 1

Ответ:

Объяснение:

Находим полное сопрот.фаз: Zbc=10om,  Zac=√8²+6²=10om,  Zab=√3²+4²=5om.

углы сдвига фаз: cos Фbc=90град,  cos Фac=r/z=8/10= - 36.8град,            cos Фab=3/5= -53град.

Найдём токи: Ibc=U/Zbc=380/10=38a,  Iac=U/Zac=380/10=38a.   Zab=U/Zab=380/5=76a.

По данным фазных токов строим диаграмму, это выглядит так: отложим ток Ibc от нуля по вертикали вверх т.е 90град в масштабе 38мм.

Ток Iab - отложим под углом -53град, от нуля вправо-вниз 76мм.

Ток Iac отложим от нуля вниз под углом -36град.

Линейные токи Ia,Ib,Ic, получаются , как результат геометрического построения от фазных токов.
