Question

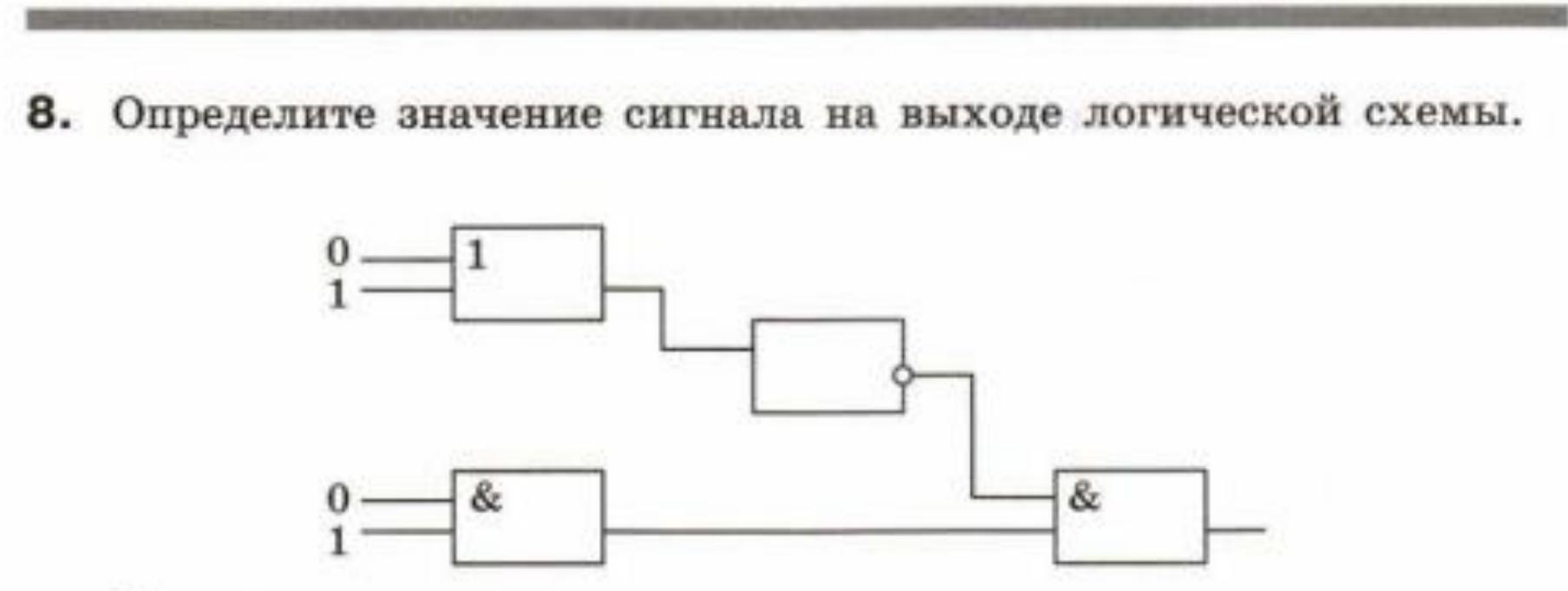

Друзья, здравствуйте. Учусь на заочном обучении, все нахожу сам в интернете. Но данное задание никак не могу понять. Кто - нибудь, может мне его объяснить, пожалуйста? Спасибо большое

Answer 1

Схема составлена из 3х базовых, минимально необходимых лог. элементов, исполняющих элементарные лог. функции:

"1" -"или"; "&" - "и", "о" -"инверсия (не, отрицание)"

Читаем схему для данных сигналов:

на элементе э1: 0или1=1

на э2 : инверсия1=0

на э3: 0и1=0

на э4 собирается с э2, э3: 0и0=0 -ответ
