Электротехника
r1 -2 ом, r2- 4 ом, r3 -12 ом, r4- 3 ом ,r5- 6 оМ

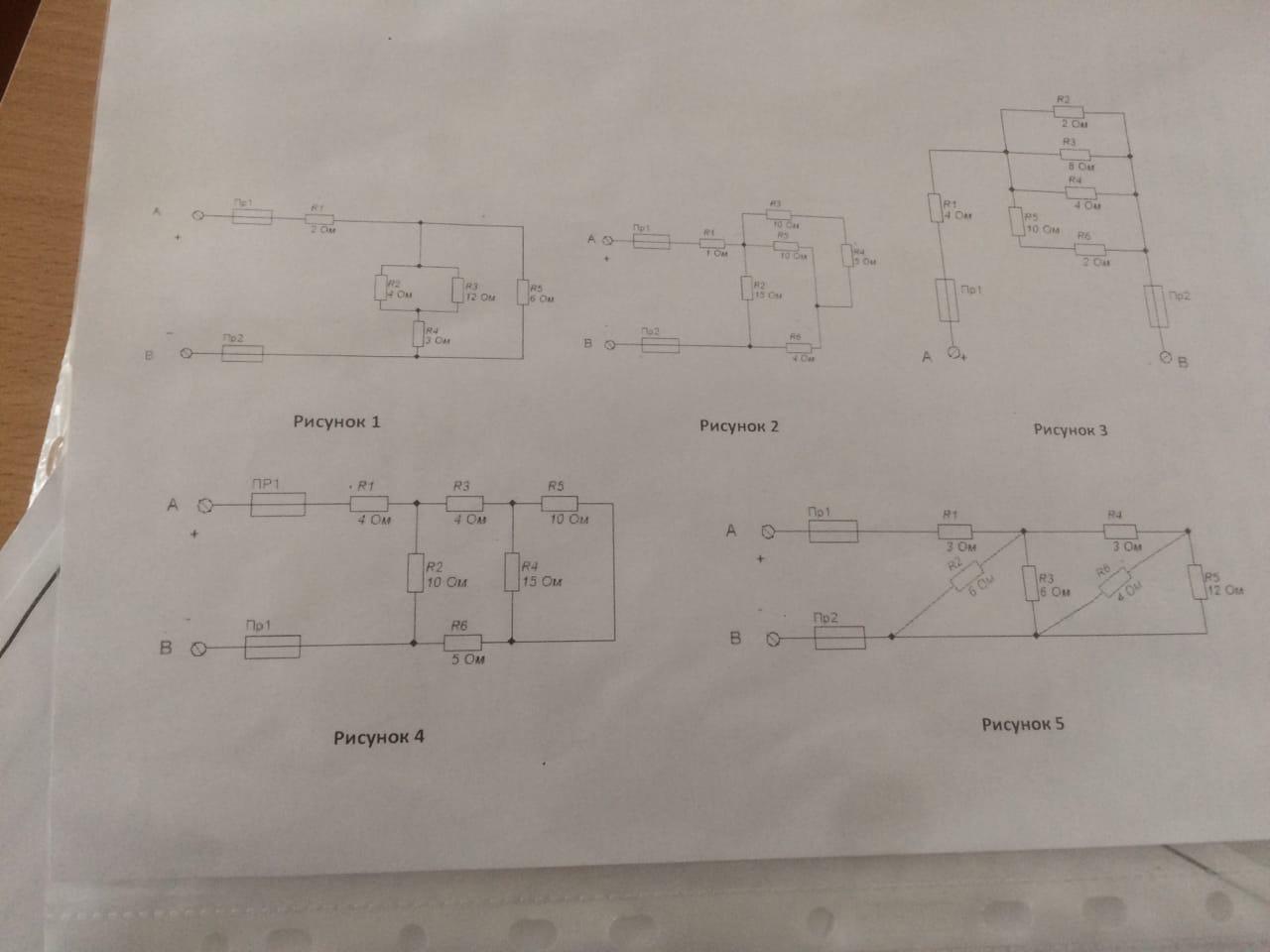

Рисунок 1
НАЙТИ- R ЭКВ
Приложения:
Ответы
Ответ дал:
1
Ответ:
Rэкв=5 Ом
Объяснение:
R₁=2 Ом
R₂=4 Ом
R₃=12 Ом
R₄=3 Ом
R₅=6 Ом
Rэкв=?
R₂₃₄=R₂*R₃/(R₂+R₃)+R₄=4*12/(4+12)+3=3+3=6 Ом
R₂₃₄₅=R₂₃₄*R₅/(R₂₃₄+R₅)=6*6/(6+6)=36/12=3 Ом
Rэкв=R₁+R₂₃₄₅=2+3=5 Ом
goryun333:
А почему взяли R₂₃₄ ,если только соединения R2 и R3 параллельное?
как параллельное рассчитано соединение R₂ и R₃, R₄ посчитано как последовательно подключенное к этой паре резисторов
Просто ,видите мне нужно каждый раз убирать по резистору
Текст ответа уже редактировать не могу, отключено. Тогда первая строчка преобразуется в следующее
R₂₃=R₂*R₃/(R₂+R₃)=4*12/(4+12)=3 Ом, R₂₃₄=R₂₃+R₄=3+3=6 Ом
Такс пока буду разбираться,надо же это на рисунке изобразить всё
Спасибо
