Постройте пожалуйста логическую схему, соответствующую логическому выражению
-------- = это типа инверсия
F=(X&Y) V (Z V Y)
BobbyFresnel:
А над чем тут инверсия?
извиняюсь не заметил, нам скобкой z v y, там всё инверсия
инверсия ВСЁ или она только над какой-то одной парой собок?
ну я имею ввиду что в той скобке где z v y там одна большая инверсия, просто так выразился
Т.е. инверсия относится ко второй паре скобок
да
F = (x & y) v !(z v y)
Ответы
Ответ дал:
1

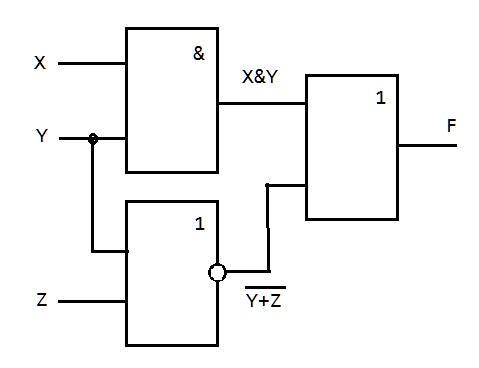

F = (X & Y) V ¬(Z V Y)
Можно попробовать упростить это выражение, но таких требований не выдвигалось, поэтому рисовать функциональную схему будем "в лоб".
Приложения:
а можешь ещё кое что сделать, ну я это сделаю отдельным вопросом и оценка тоже будет?
в конце вопрос лишний
Я не могу заранее сказать, не видя вопроса. Я когда вопрос смотрю, тогда и решаю, стоит ли им заниматься. Мне баллы главное, а смысл.
НЕ баллы главное
Всё я залил задание,
Ссылку кинь сюда плиз
Но если там снова рисовать - я точно не буду, надоело
нет там не рисовать
https://znanija.com/task/33734571
я написааал)
