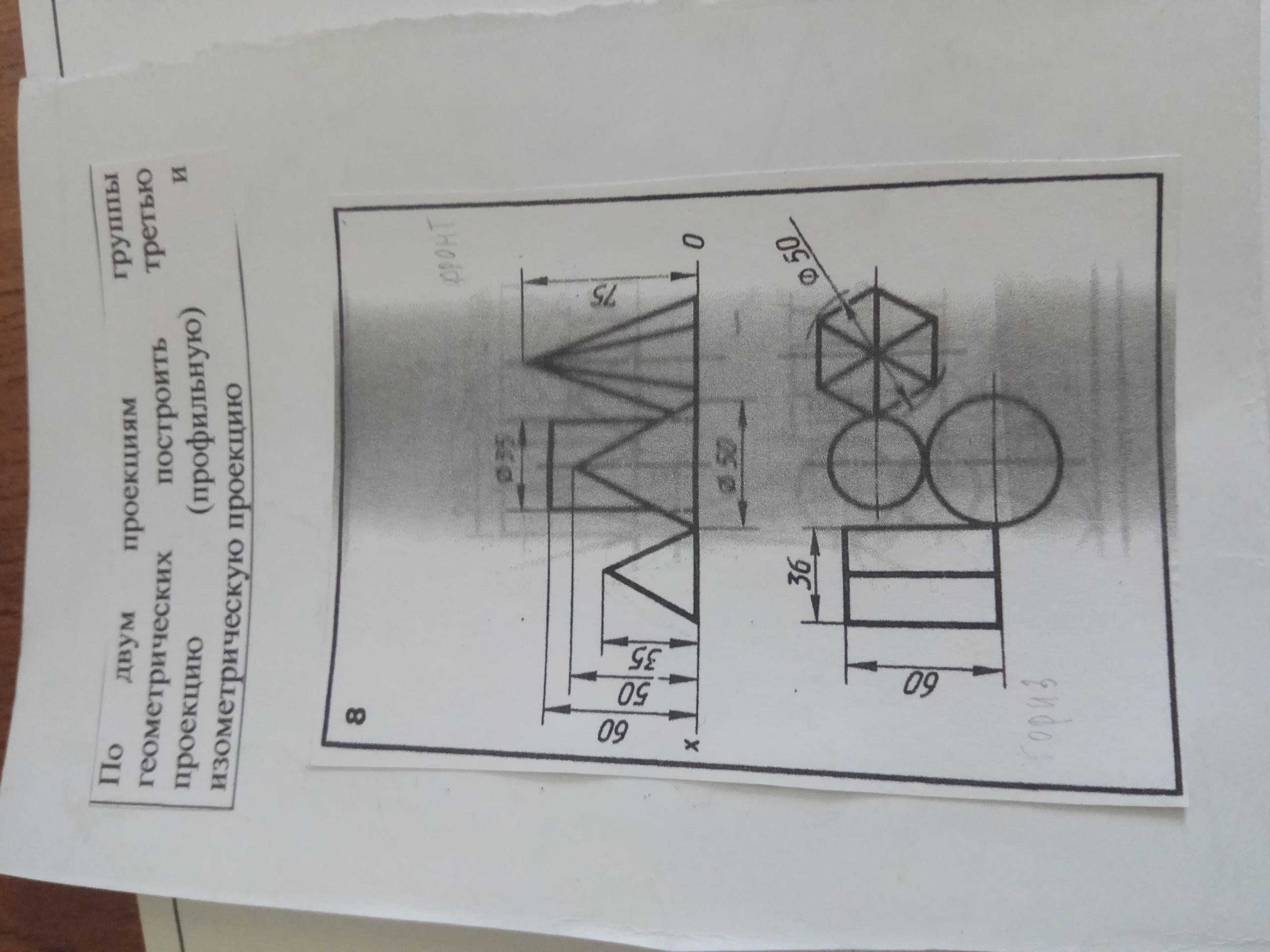

Помогите по инженерной графике

Приложения:

Ответы

Ответ дал: Букса
2

Ответ:

Объяснение:

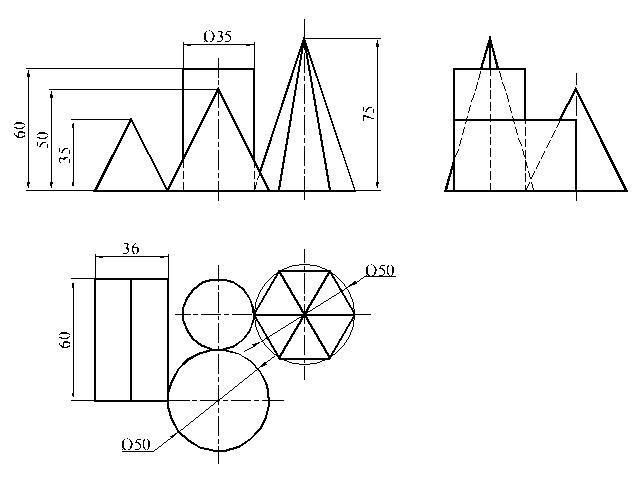

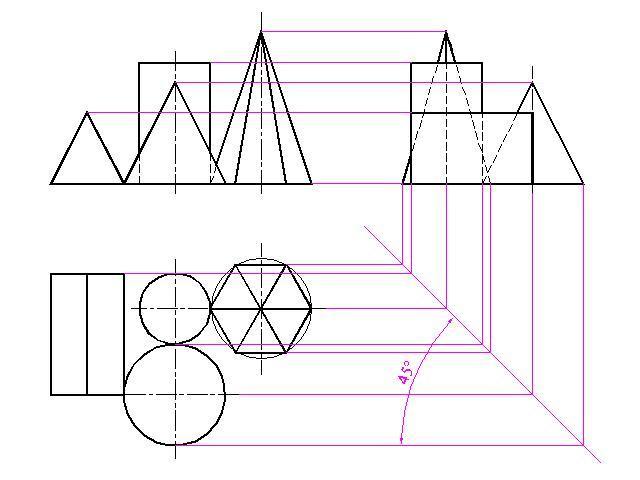

Первый чертеж - построение третьего вида (слева)

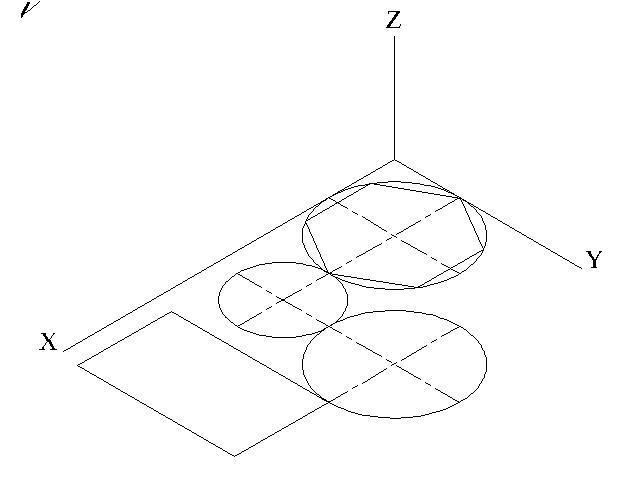

Третий чертеж - заготовка для изометрии

Приложения:

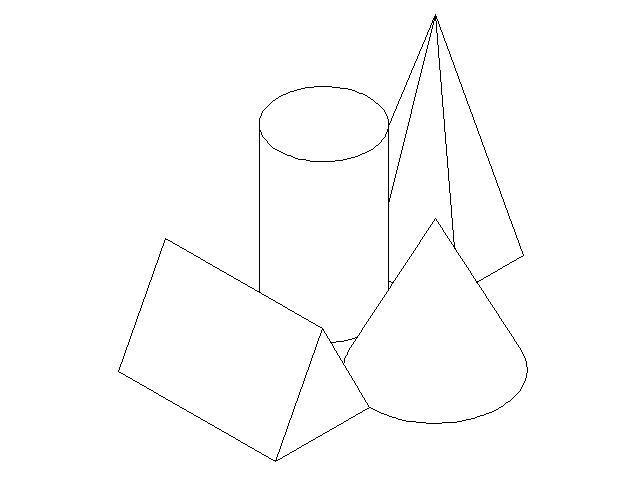

miks00: Изометрию когда чертить, натуральные величины брать, или в 2 раза больше?
Букса: Натуральные
