Question

СРОЧНО
ФИЗИКА

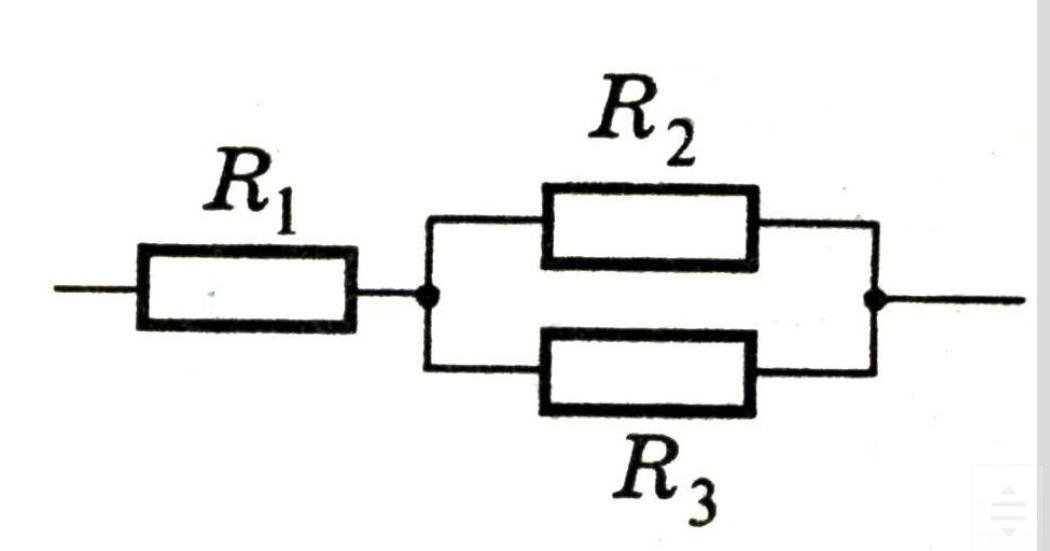

5. Рассчитайте схему на рисунке справа (недостающие характеристики всех
компонентов цепи: неизвестные токи, напряжения и сопротивления,

то есть I1; I2; I3; Iоб; U1; U2; U3; Rоб), если R1=1 Ом, R2=2 Ом, R3=3 Ом, а общее напряжение (на концах цепи) 120 В.

​

Answer 1

Ответ:

I₁=Iоб=54,55A

I₂=32,73 A

I₃=21,82 A

U₁=54,55 B

U₂=U₃=65,45 B

Rоб=2,2 Ом

Объяснение:

Rоб=R₁+R₂*R₃/(R₂+R₃)=1+2*3/(2+3)=1+1,2=2,2 Ом

I₁=Iоб=U/Rоб=120/2,2=54,55A

U₁=I₁*R₁=54,55*1=54,55 B

U₂=U₃=U-U₁=120-54,55=65,45 B

I₂=U₂/R₂=65,45/2=‭32,73 A

I₃=U₃/R₃=65,45/3=21,82 A
