Question

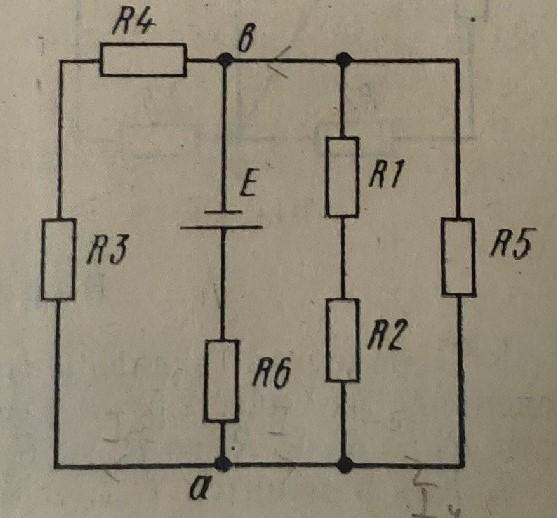

определить эквивалентное сопротивление цепи, приведенной на рис. и токи в каждом сопротивлении, если R1=R2=R3=R4=R5=R6=8 Ом, R0=0, E=96 В

Answer 1

R12, R34 =2*8=16 Ом, последовательно одинаковые

R1234=16/2=8 Ом -параллельно одинаковые,

R12345=8/2=4 Ом -параллельно одинаковые,

Rобщ=R12345+R6= 12 Ом

Iобщ=U/Rобщ=96/12=8А ==I6

Uab=E-I6*R6=32 B, тогда:

I1=I2=Uab/R12= 2/16=2 A, I3=I4=2A,

I5 =32/8=4A
