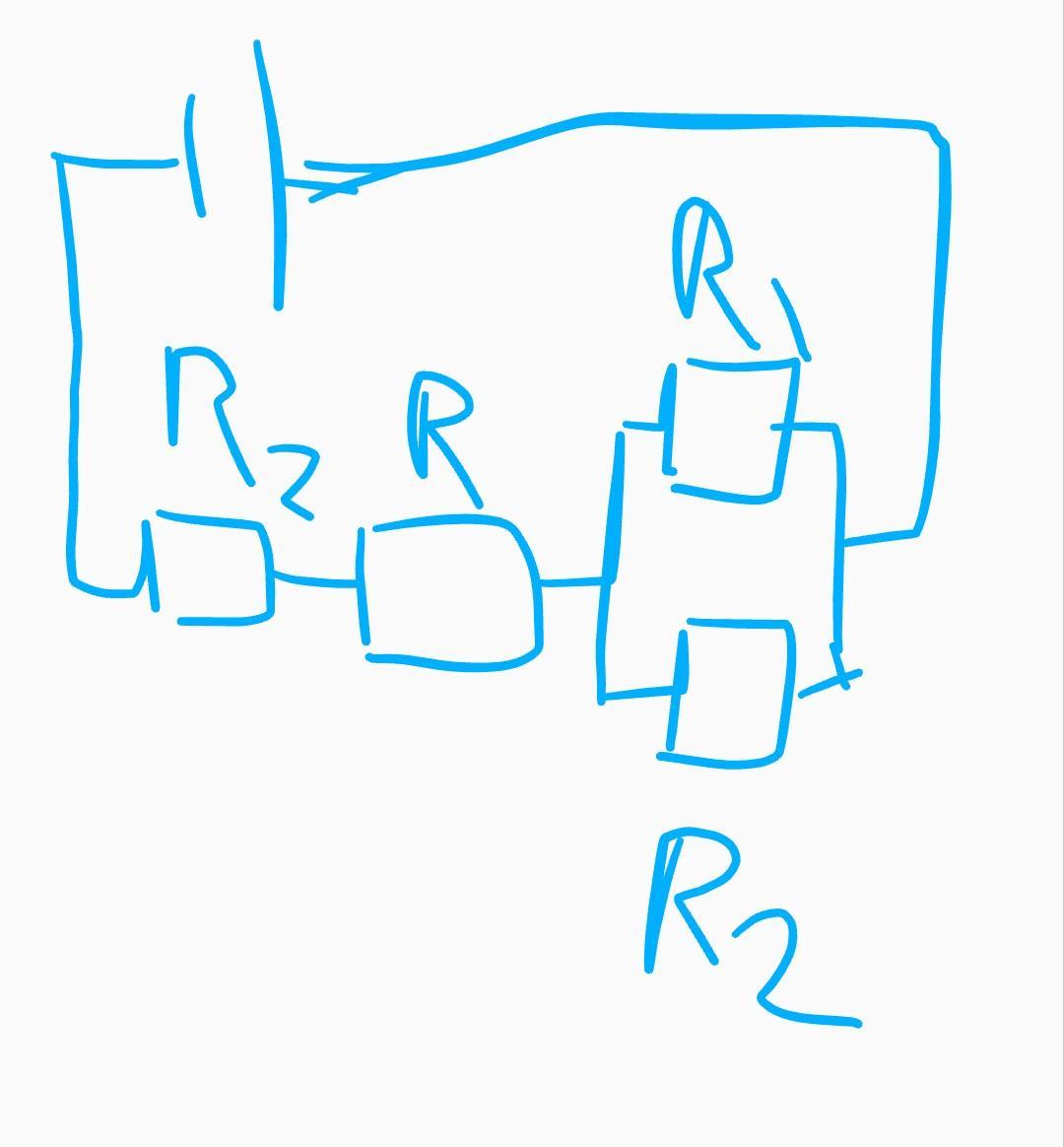

Задача на законы Ома Определить силу тока идущий через R2 и напряжение в R Известно: ЭДС=1В R1=1 Ом R=3 Oм R2=2 Ом

Answer 1

Ответ:

Объяснение:

справа два резистора параллельно , их сопротивление

r12=R1*R2/(R1+R2) = 1*2 / (1+2) = 0.667 Ом

Общее сопротивление цепи

Rob=R2+R+r12=2+3+0.667 =5.667 Ом

Общий ток и ток в левом резисторе R2

I= E/Rob = 1 / 5.667 = 0.176 А = 176 mA

Напряжение на резисторе R

Ur=I*R=0.176*3 = 0.529 B = 529 mB

Напряжение на правых резисторах (включенных в параллель)

U=I*r12 = 0.176 * 0.667 = 0.117 B

Ток в левом резисторе R2

I2 =  U/R2= 0.117 / 2 = 0.059 A = 59 mA
