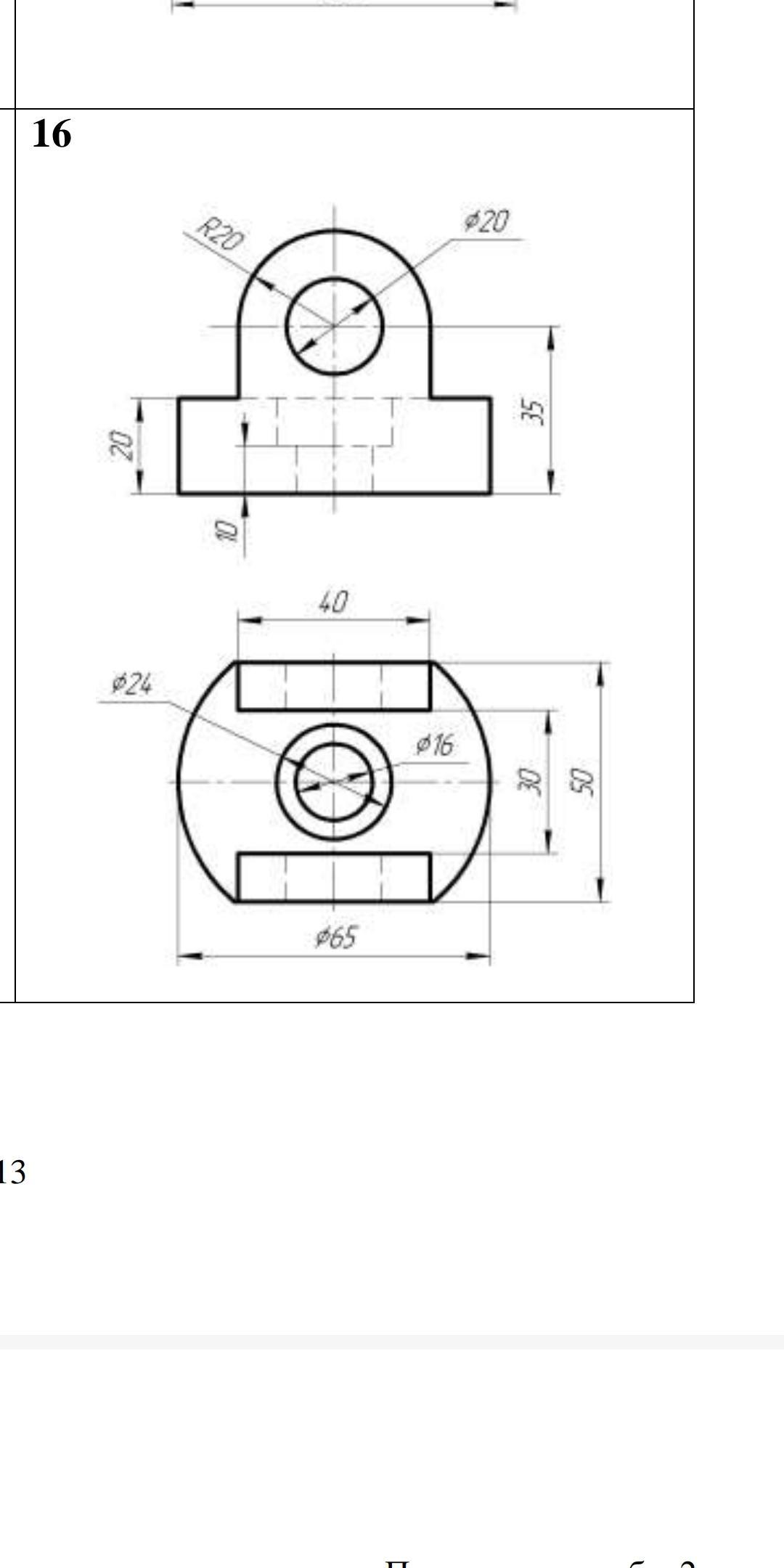

Помогите выполнить разрезы на чертеже
Приложения:
Dedagenn:
на виде спереди разрез на правой (до осевой) половине,
на виде сверху это правая передняя четвертинка (по осям)
Ответы
Ответ дал:
1
Ответ:
Объяснение:

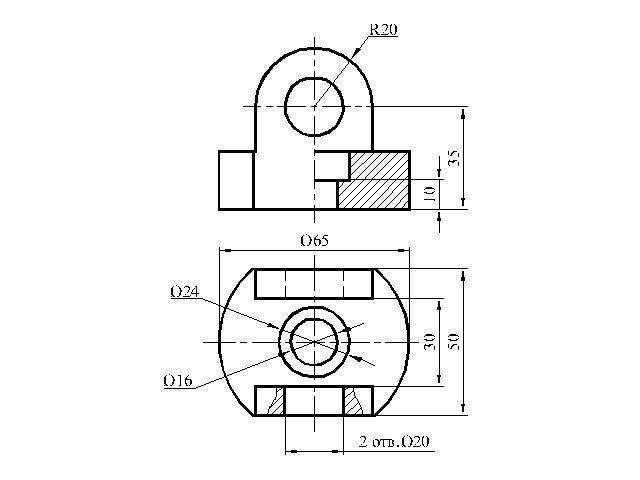

Соединить 1/2 вида сверху и 1/2 разреза у этой детали невозможно. На виде сверху выполнила местный разрез.

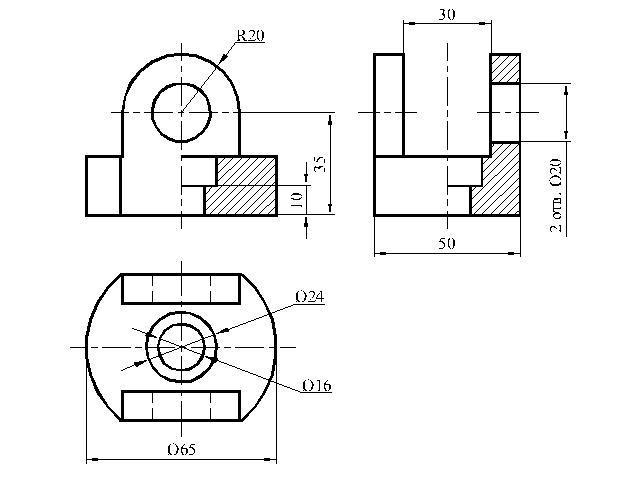

Второй чертеж - выполнила вид слева, соединив 1/2 вида и 1/2 разреза.
Приложения:
