80 БАЛЛОВ ПОМОГИТЕ
Нарисовать схему устройства источника постоянного тока.
Пояснить причину возникновения тока. Какие процессы протекают в источнике тока? Показать направление тока, перемещение электронов.
Сделайте максимально понятно, пожалуйста! Отмечу лучший ответ!!
Ответы
Ответ:
У нас источник это не аккумулятор, а выпрямитель.
Объяснение:

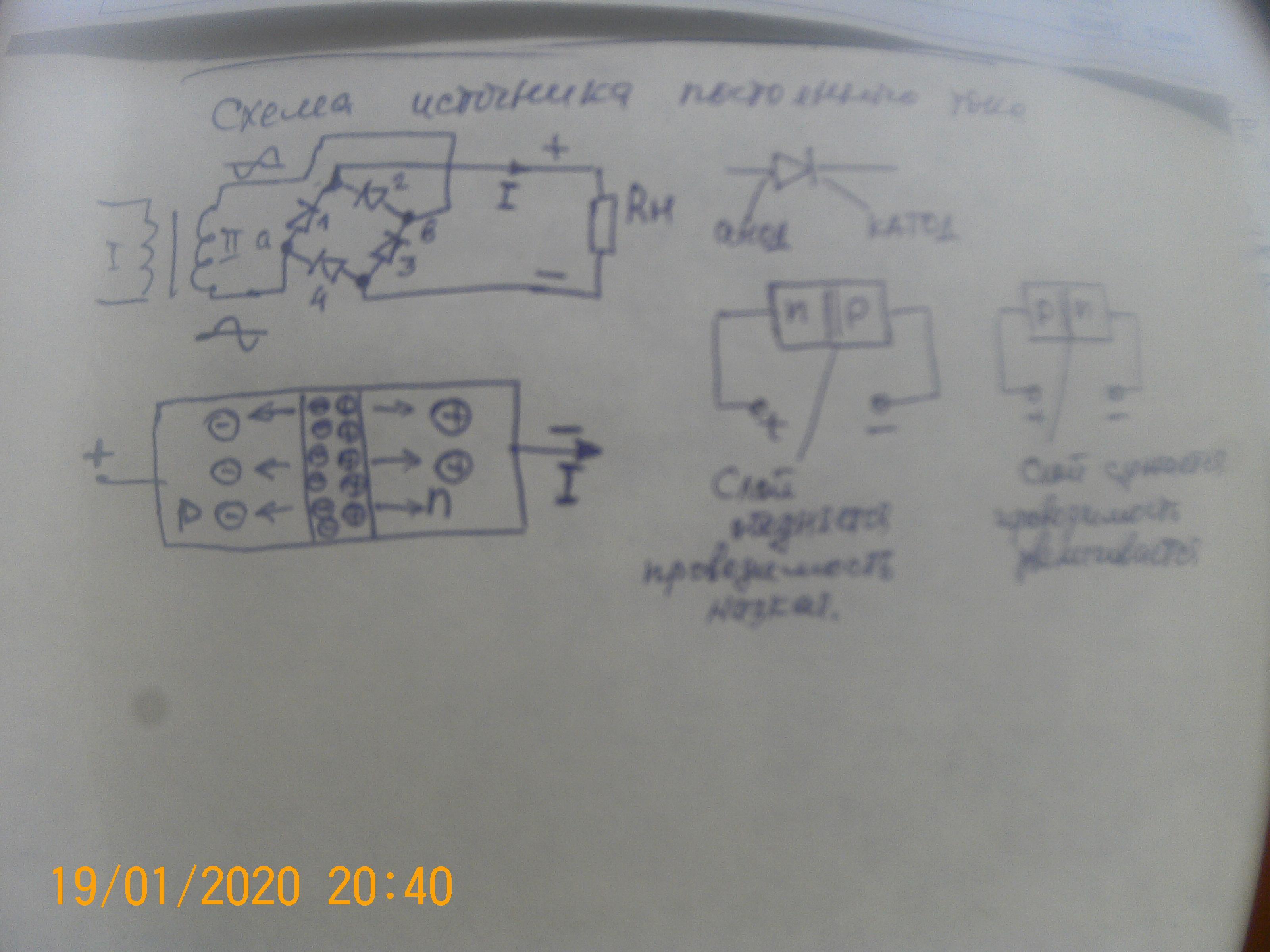

Имеем трансформатор и выпрямитель. Чтобы шёл ток присоединим нагрузку Rн.
Чтобы диод пропускал ток, а он включён так, что его стрелочки изображающие диод показывают направление тока.
При подаче положительного потенциала на анод и отрицательного на котод одиночного диода, дифузионный слой сузится, проводимость увеличится и электроны побегут к +, а дырки - к (-) рис.слева внизу.
Направление тока будет вправо, согласно принятому правилу и включать амперметр следует последовательно: слева +, справа (-).
Верхняя схема работает так: плюсовой потенциал полуволны приложен к т.А, отрицательный потенциал к т.В-работают сразу два диода 1 и 3, затем 2 и 4. Принцип такой : плюс толкает Р-носители диода 1 вперёд, проходя по цепи и Rн проходят диод 3 и заканчиваются на минусе отрицательной полуволны.
При перемене полярности синусоидытот же процесс происходит начинаясь с диода 2, затем 4 и заканчивается в т.А на нижнем выводе тр-ра.
