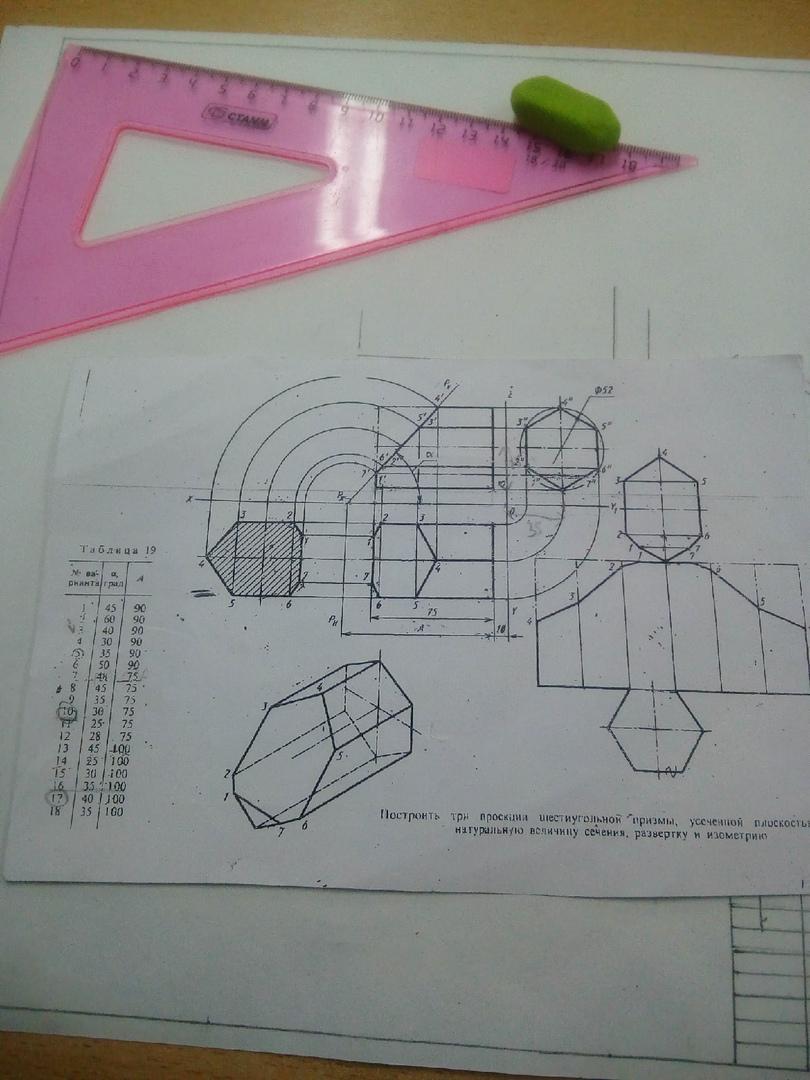

Инженерная графика.Помогите построить три проекции шестиугольной призмы усечённой плоскостью Р,натуральную величину сечения,развёртку и изометрию.Вариант 4- угол 30 А-90
Ответы
Объяснение:
1.У вас на образце всё очень хорошо показано. Начните с построения вида слева, тогда на виде спереди и виде сверху легче будет найти рёбра призмы.
2. Затем отступите на виде сверху расстояние А, как показано на образце и найдёте точку на оси Х, откуда вести секущую плоскость под углом 30°. Точки сечения на рёбрах вида спереди получите.
Сечение на виде слева совпадёт с изображением шестиугольника,только внизу появится горизонтальная линия, которая получится при переносе сюда нижней точки сечения с вида спереди.
3. На вид сверху легко опустить с вида спереди точки пересечения секущей плоскости с рёбрами, и получите проекцию сечения на виде сверху.
4. Натуральную величину сечения получите, повторяя построение в соответствии с образцом. И т.д.
