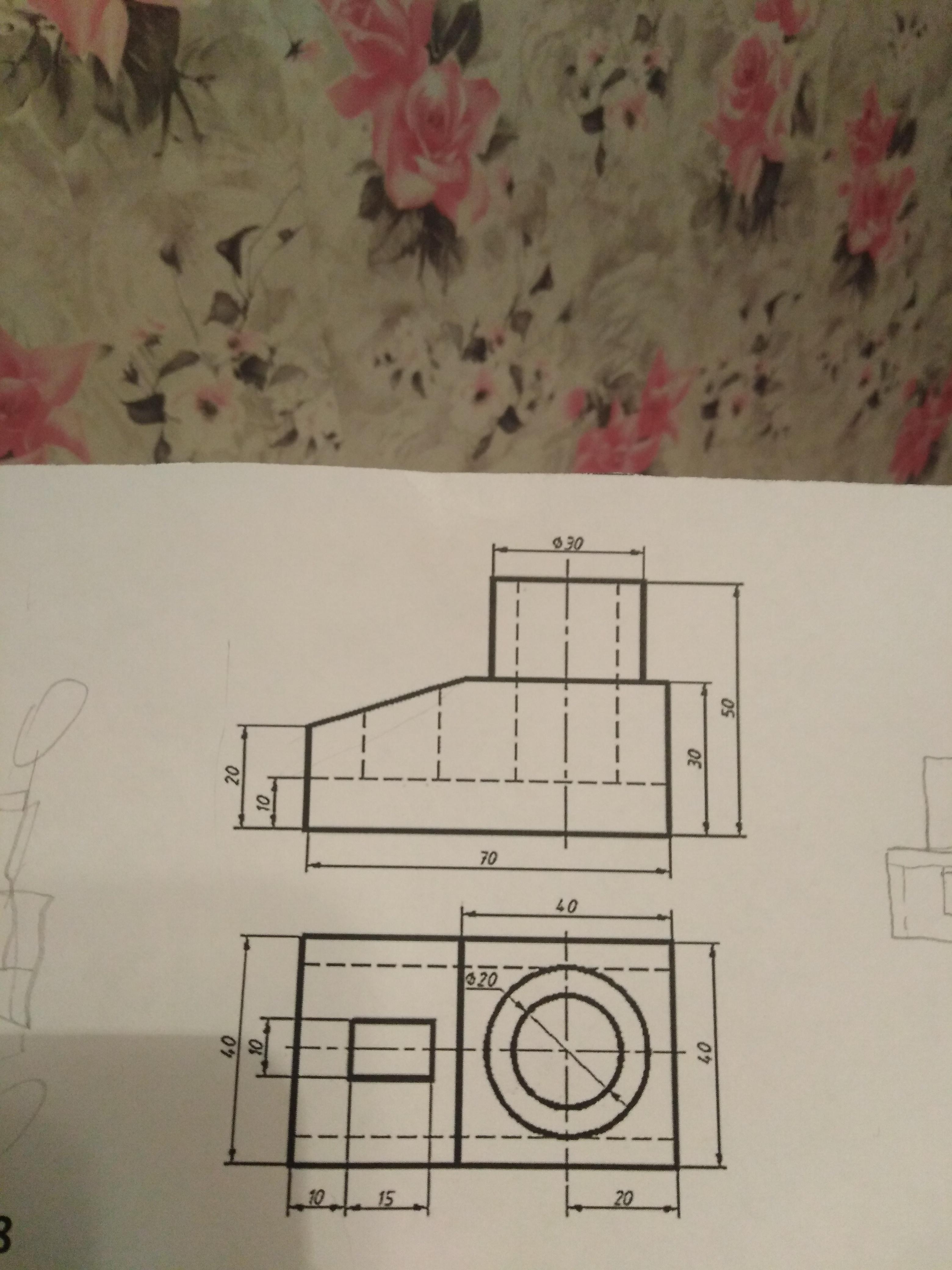

помогите пожалуйста сделать третий вид (слева). даны вид спереди и вид сверху

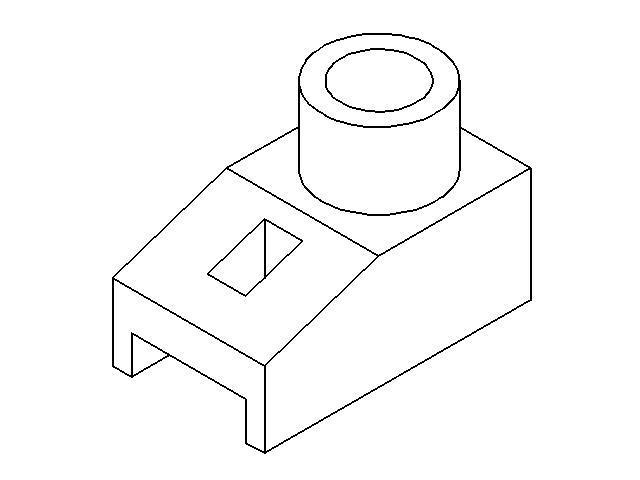

ещё нужно сделать аксонометрию (это если уж совсем много времени есть)

Приложения:

Ответы

Ответ дал: Букса
1

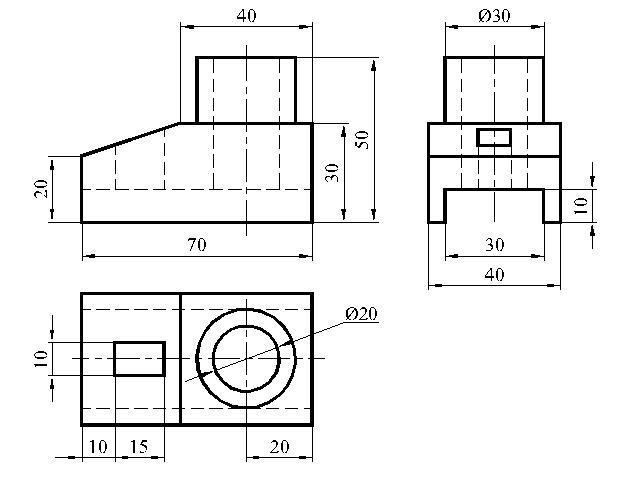

Ответ:

Объяснение:

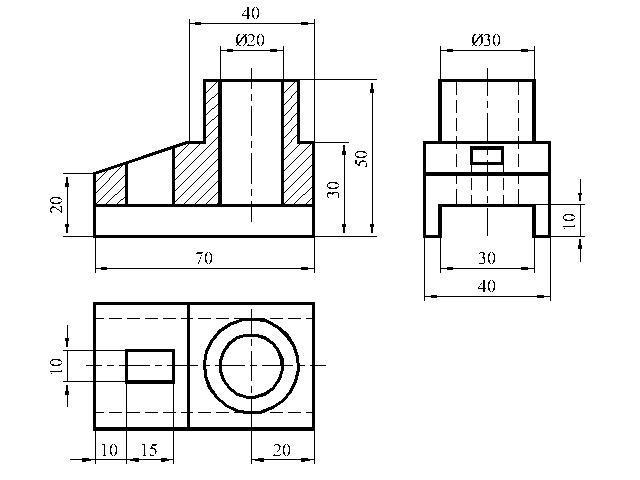

На третьем чертеже главный вид (спереди) заменила фронтальным разрезом

Приложения:
nikeya13: спасибо большое, очень помогли
Букса: Удачи Вам!
