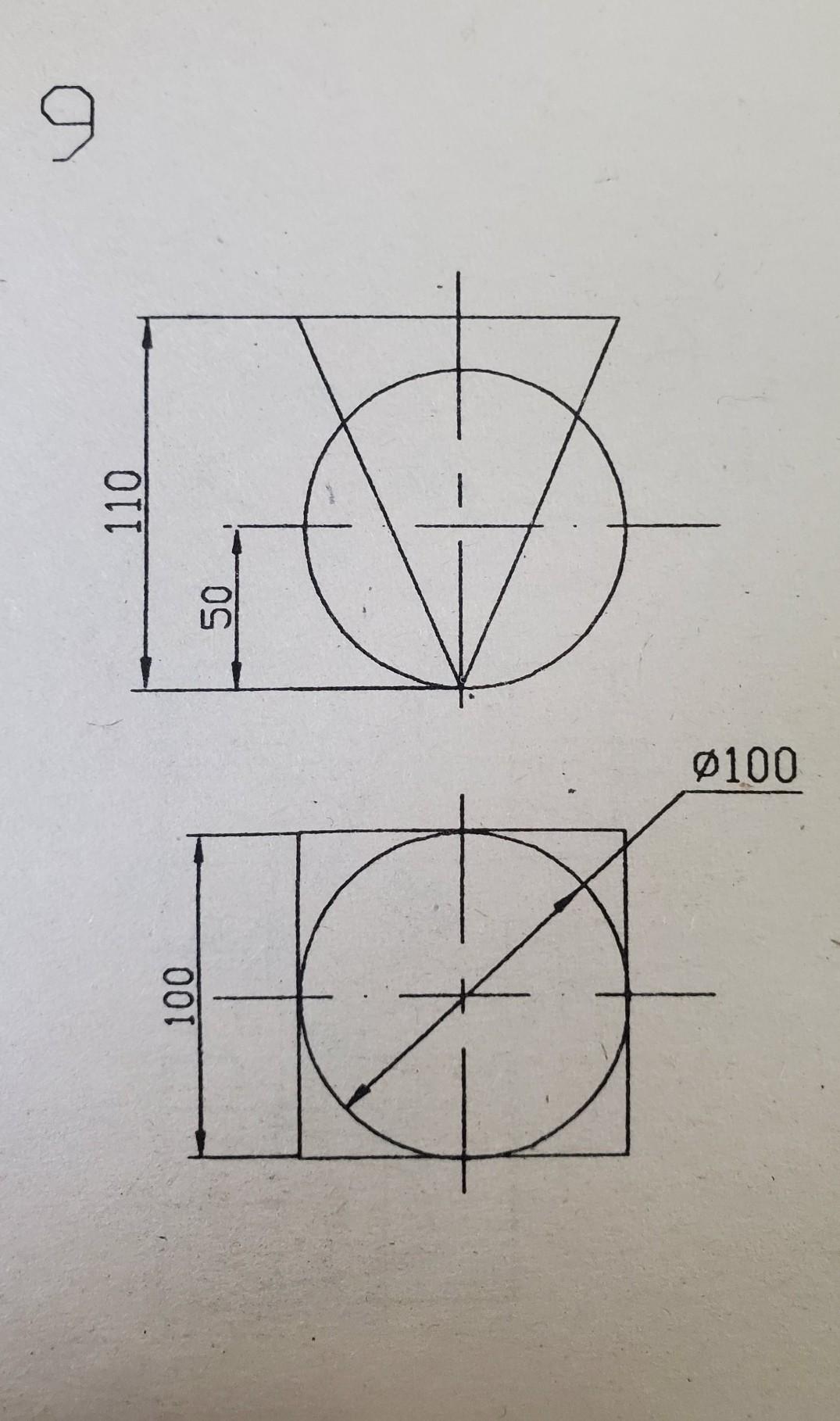

Срочно, прошу нарисовать 3 вид, не важно на качество работы главное чтобы было понятно как построен вид​.

Приложения:

Ответы

Ответ дал: Romanovatatian
2

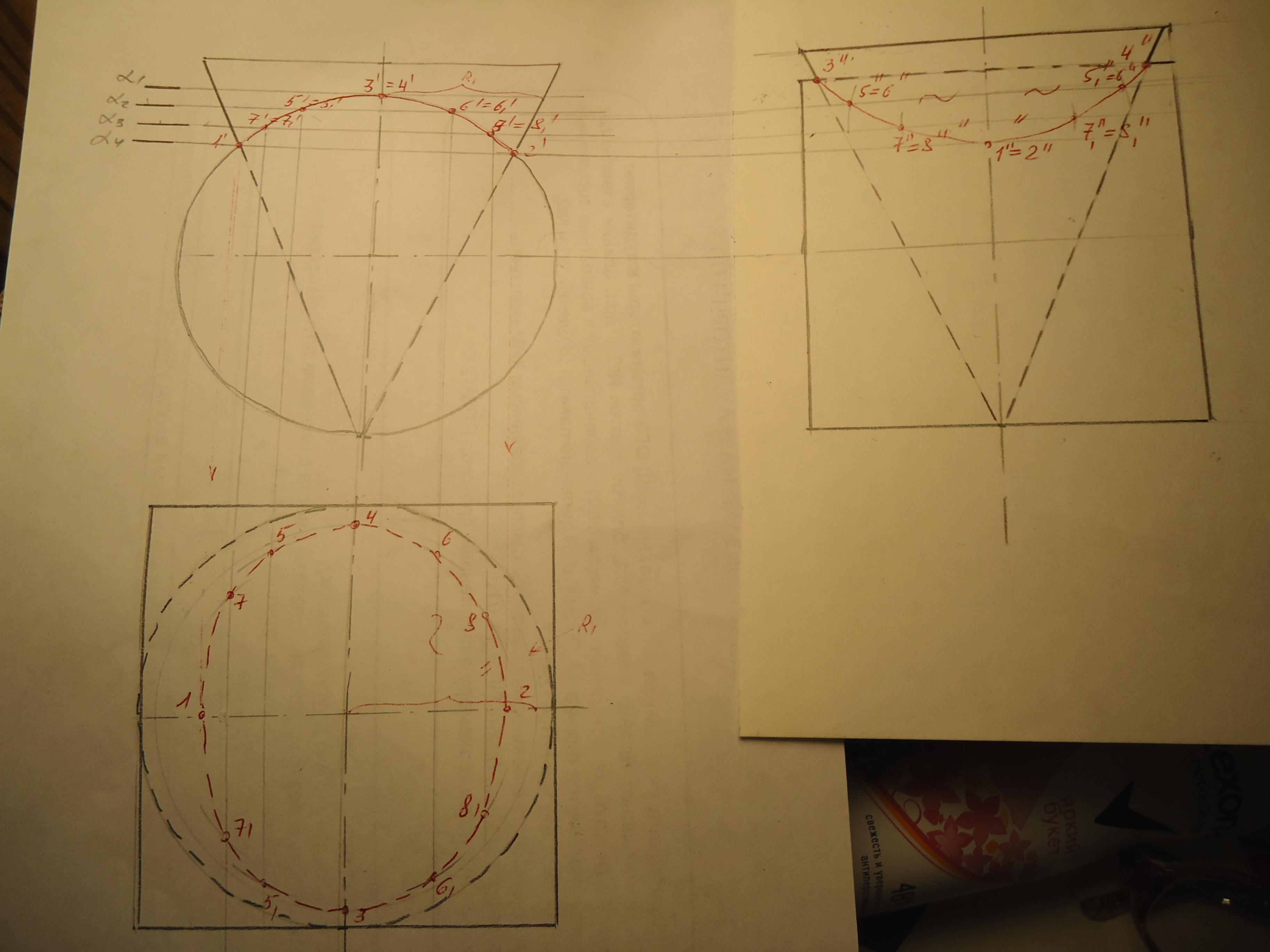

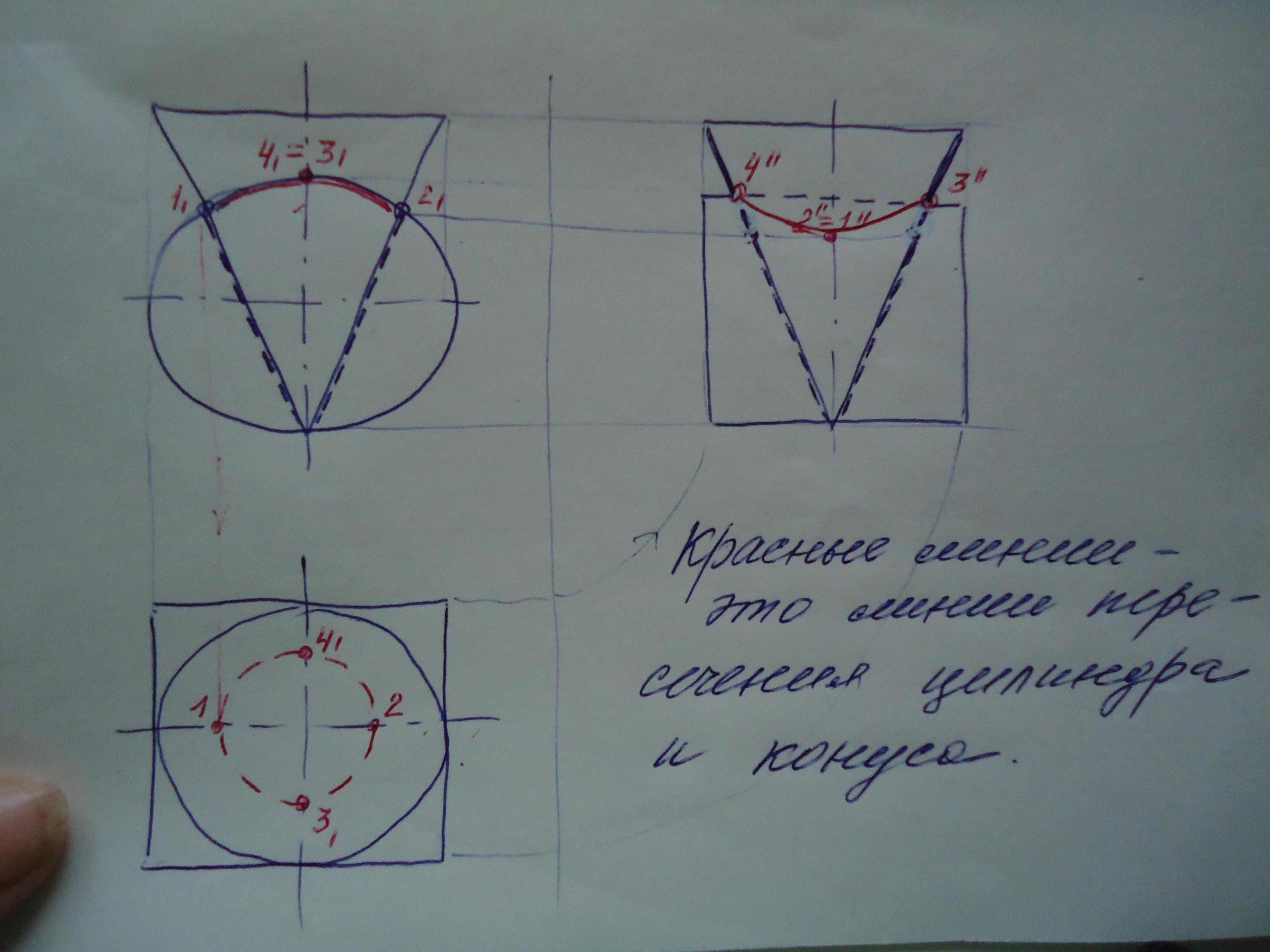

Ответ См. 2-е построение на фото. Часть линий необходимо исправить на невидимый контур - они станут штриховыми. Красным цветом показаны точки и линия пересечения поверхностей цилиндра и конуса. Добавьте размеры.

Объяснение:

Приложения:
