Question

СПАСИТЕ ПОМОГИТЕ С ФИЗИКОЙ!

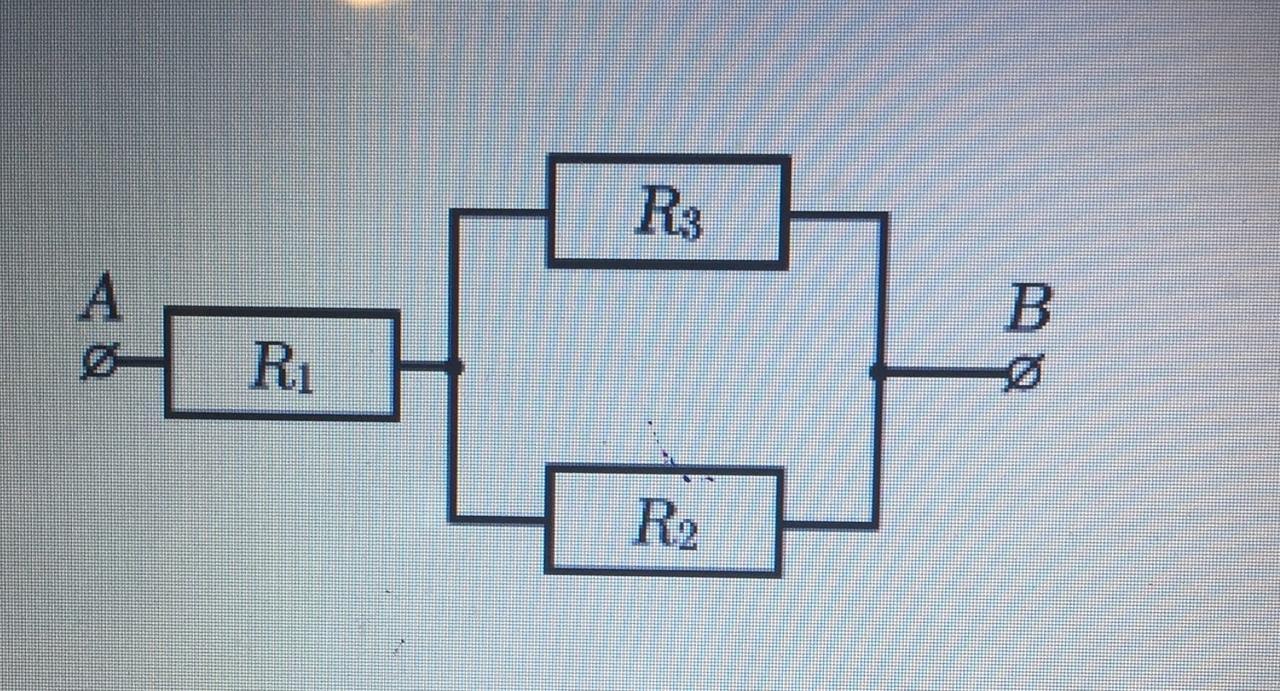

В схеме, приведённой на рисунке, R₁= 2 Oм, R₂=1 Ом, R₃=3 Ом. К точкам A и B этой цепи подсоединили батарейку с напряжением U₀=22 B. Определить силы тока через каждый из резисторов. Ответы выразить в амперах, округлив до целых.


Нужно найти:


Сила тока через резистор R₁:


Сила тока через резистор R₂ :


Сила тока через резистор R₃ :

Answer 1

Ответ:

I1=8a,  I2=6a,  I3=2a.

Объяснение:

находим эквивалентное сопрот. цепи: Rэ=R1+R2,3

R2,3=R2*R3/R2+R3=1*3/1+3=0.75om,

Rэ=2+0.75=2.75ом,  Iц=U/Rэ=22в/2.75=8а.

I1=Iц=8а,      I2=U2.3/R2=6в/1ом=6а.      I3=6/3=2a.

U2,3=Iц/Rэ=8*0.75=6в
