Помогите пожалуйста

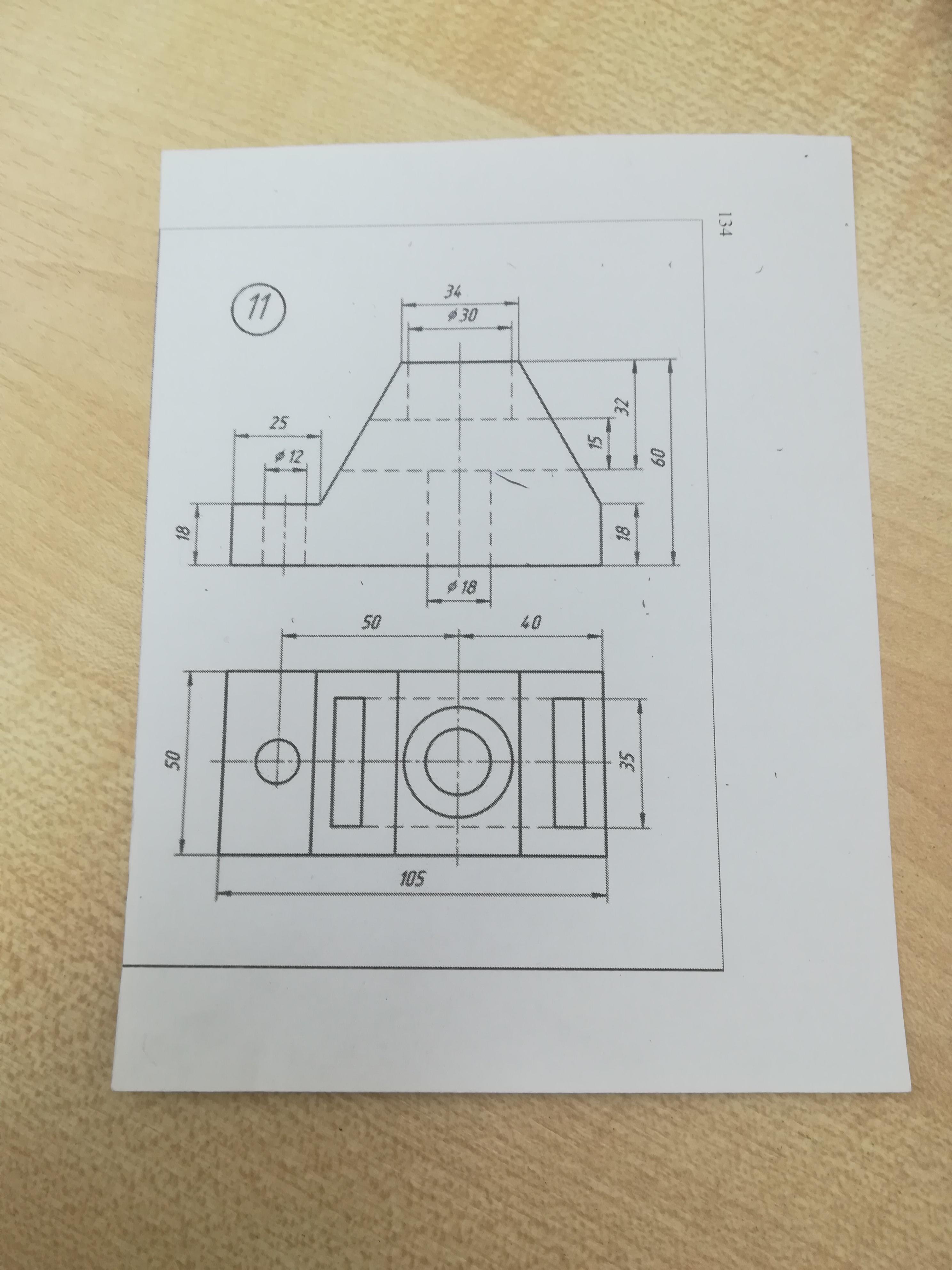

1. Постройте 3 вид детали по 2ум данным
2. Укажите профильные разрезы в детали

Приложения:

Ответы

Ответ дал: Букса
1

Ответ:

Объяснение:

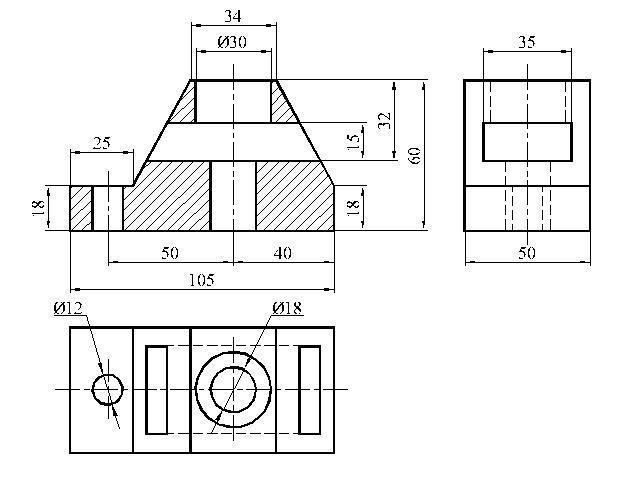

Главный вид заменила фронтальным разрезом (обозначать не нужно).

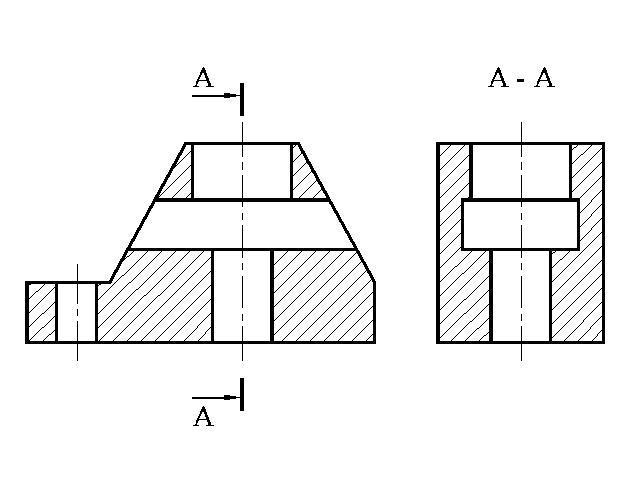

Профильный разрез - см. второй чертеж, но для этой детали достаточно фронтального разреза.

Приложения:
