Question

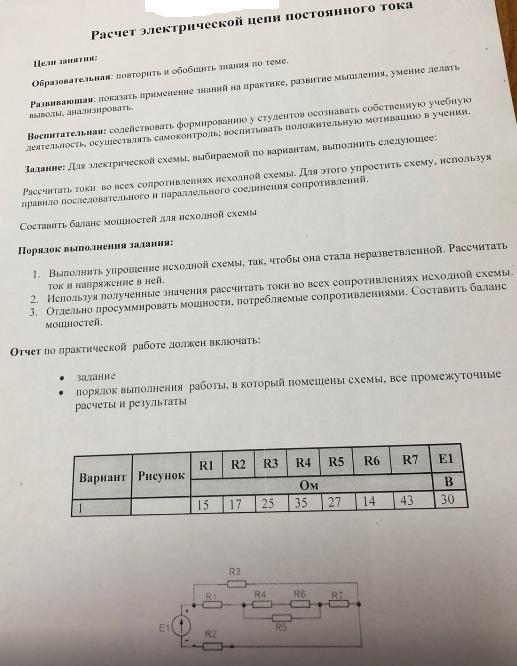

помогите пожалуйста не пойму как делать

Answer 1

Будем считать, что источник питания идеальный.

R4,6 = 35 + 14 = 49 Ом.

R4,5,6 = (27*49)/(27 + 49) = 1323/760 ≈ 17,41 Ом.

R1,4-7 = 15 + 17,41 + 43 = 75,41 Ом.

R1,3-7 = (25*75,41)/(25 + 17,41) = 18,775 Ом.

Rобщ = 18,775 + 17 = 35,775 Ом.

Iобщ = I2 = 30/35.775  = 0,839 A.

U2 = I2*R2 = 0.869*17 = 14,256 B.

U1,3-7 = 30 - 14.256 = 15,444 B.

I1 = 15,444/75,41 = 0,209 A.

I3 = 15,444/25 = 0,63 A.

U4-7 = 15,444 - 0,209*15 = 12,612 B.

I7 = 12,612/(43+17,41) = 0,209A.

U4-6 = 12,612 - 0,209*43 = 3,635 B.

I5 = 3,635/27 = 0,135 A.

Далее данные сводим в таблицы.

U1 =             U2 =      U3 =       U4 =     U5=     U6 =   U7 =

3,132   14,256   15,744     2,596    3,63     1,038     8,978

P1 =          P2=           P3 =     P4 =    P5 =      P6 =     P7 =

0,654  11,954   9,915   0,193   0,489   0,077    1,875

Сумма мощностей равна 25,157 Вт.

Проверка: Р сум = 30*Iобщ = 30* 0,839 = 25,157 Вт.
