Question

Определить логическую функцию, реализуемую логической схемой

Answer 1

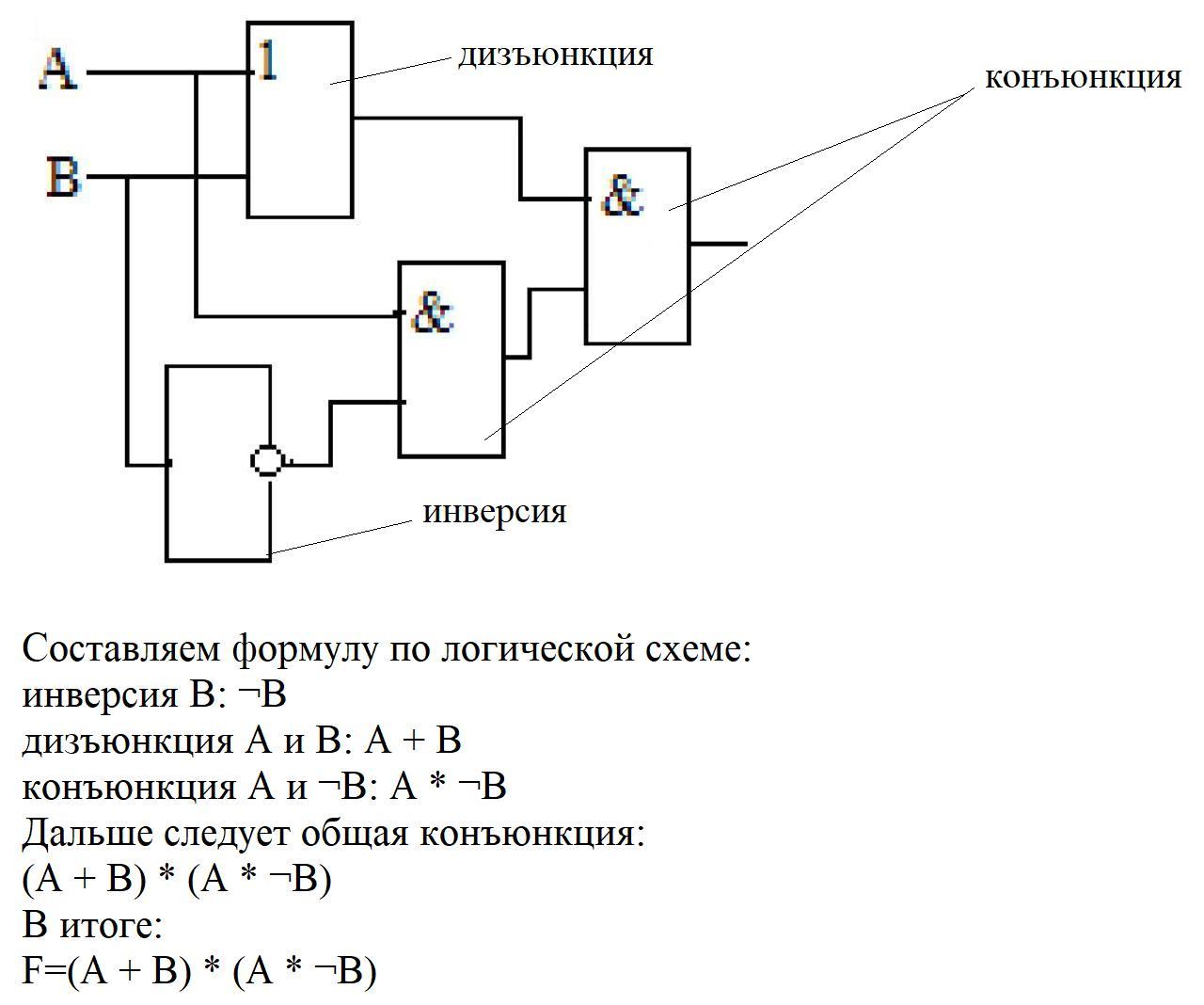

Решение во вложении.

Полученную функцию можно упростить:

$F=(A + B) * (A * overline{B})=A*A*overline{B}+B*A*overline{B}=A*overline{B}$

Ответ: $F=A*overline{B}$
