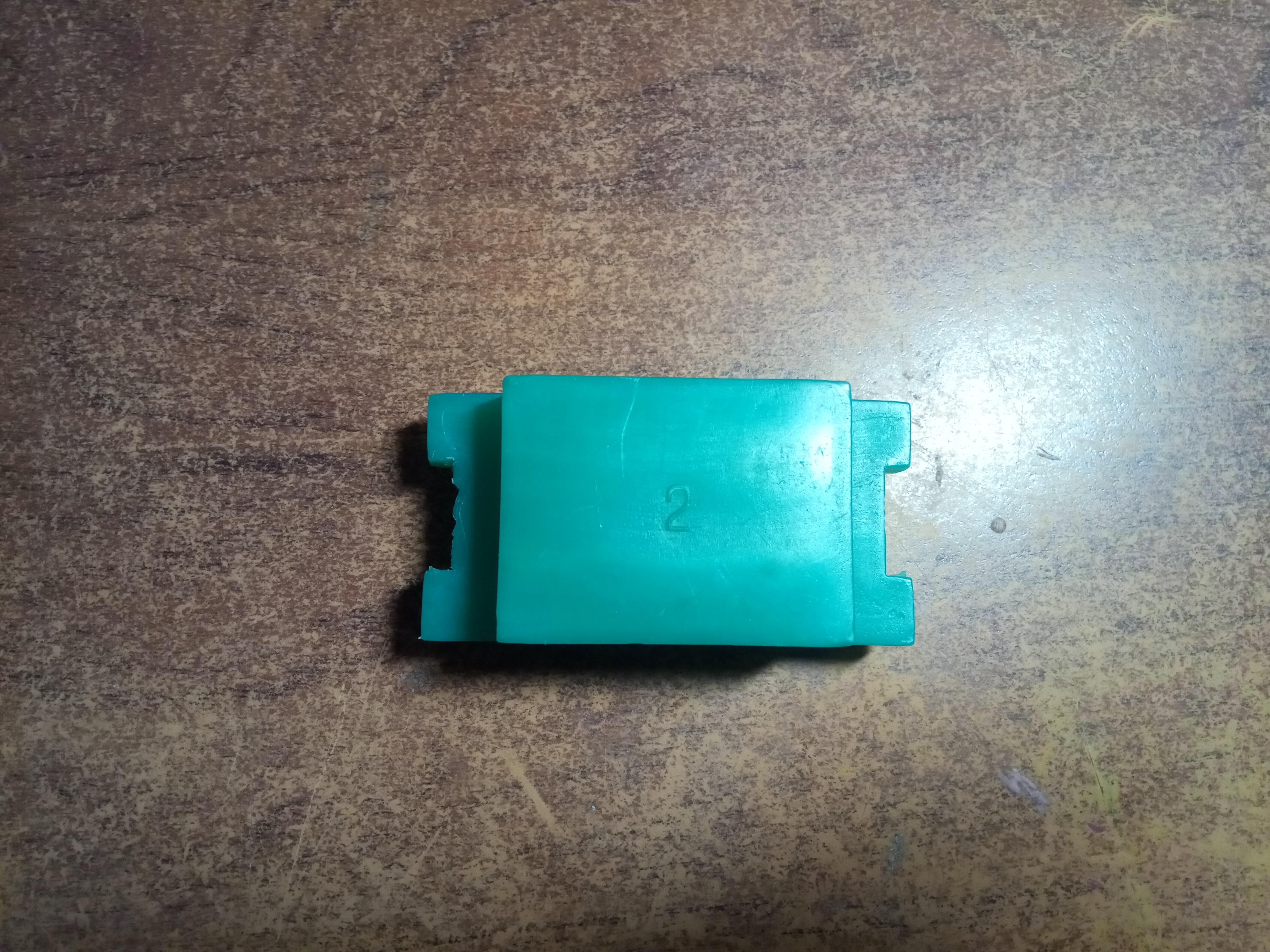

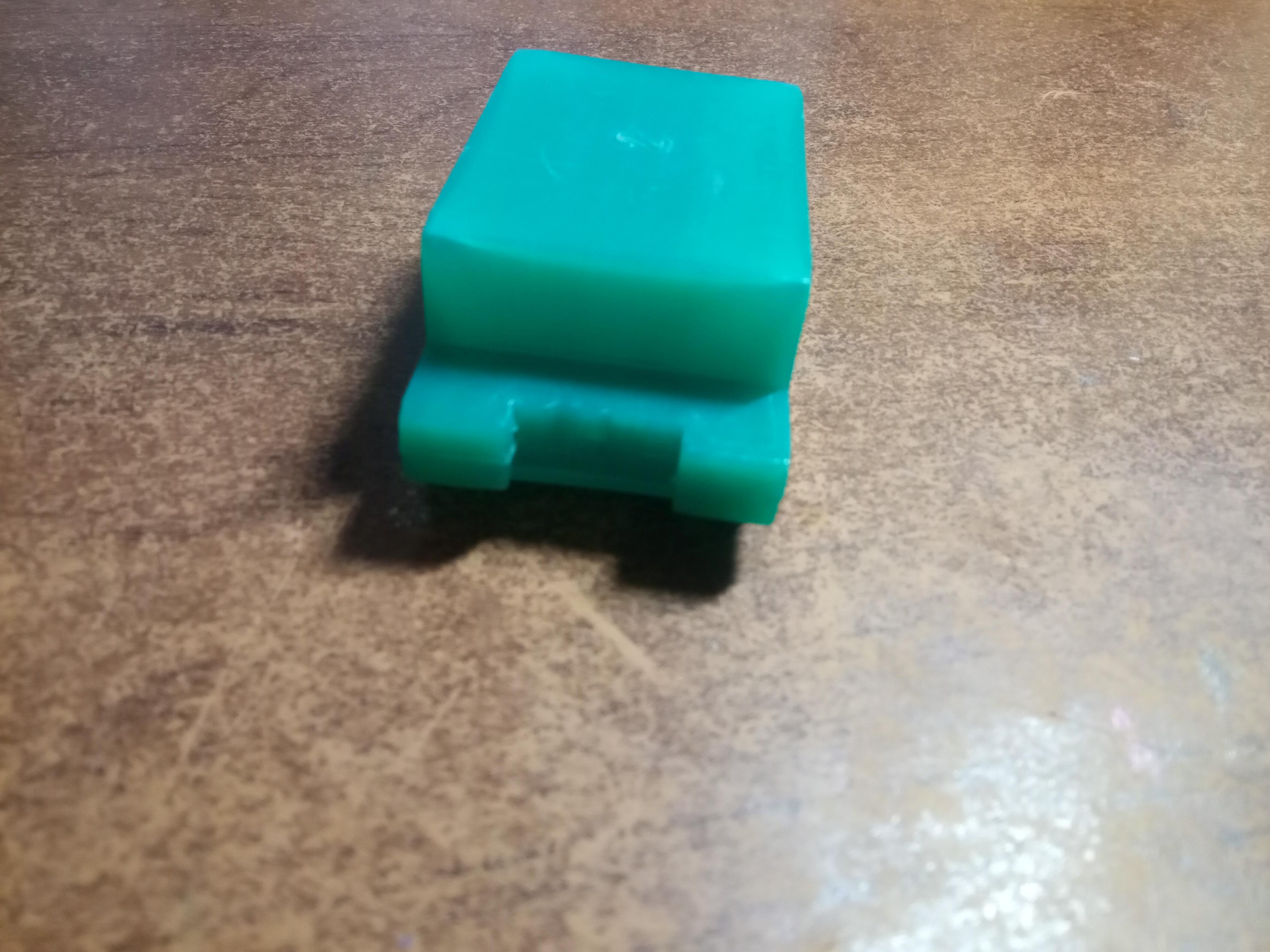

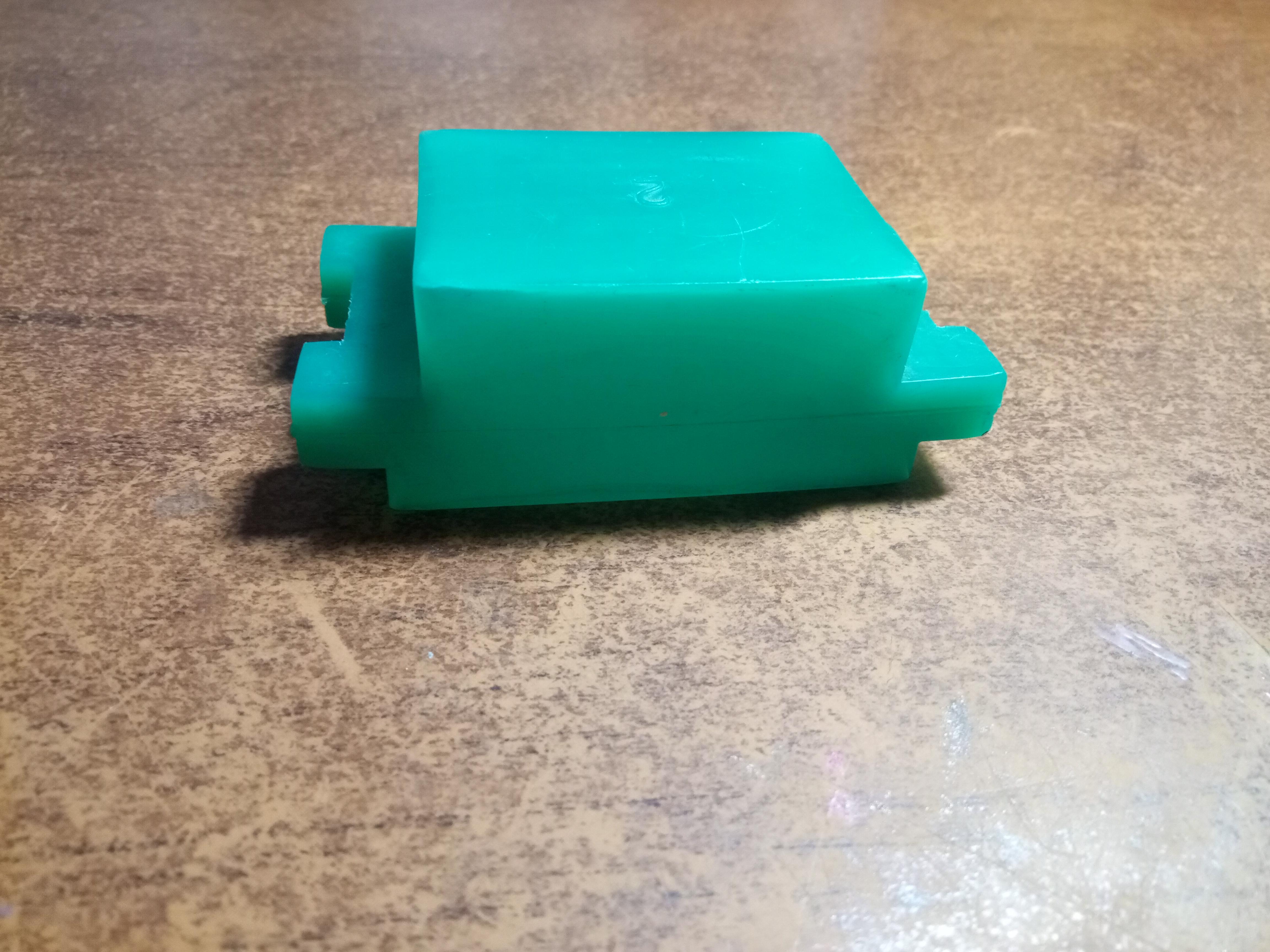

Помогите Черчение!!! Начертить три проекции вид сверху, фронтальный и вид слева по наглядному чертежу (Желательно с размерами на чертеже)

Приложения:

Ответы

Ответ дал: RTA1414

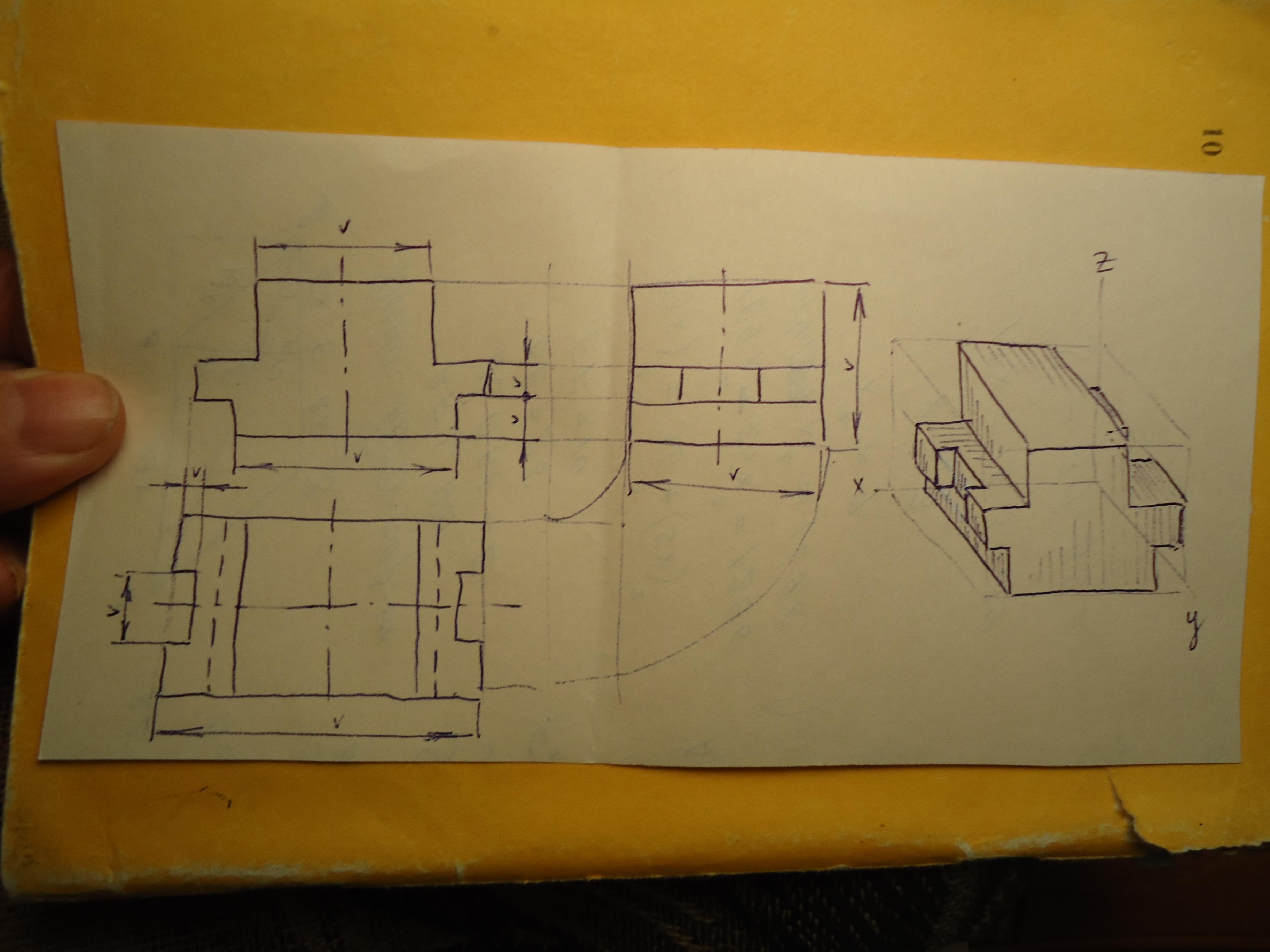

Ответ: Эскиз чертежа и технический рисунок на фото.

Объяснение:

Размеры в числах проставьте сами. Обычно, когда предлагают деталь, то дают возможность её измерить. Если вы не снимали замеры, тогда предложите свои размеры, соотнося их друг с другом на глаз.

При построении технического рисунка легче использовать фронтальную диметрию, где оси х и z расположены под углом 90°, а ось у расположена под углом 45 ° к горизонтали, содержащей ось х.

При построении я поспешила и не учла, что вдоль оси "у" все размеры будут в 2 раза меньше. Учтите это пожалуйста, когда будете строить. Технический рисунок выполняется на клетчатой бумаге и от руки, также как и эскиз.

Объяснение:

Приложения:
