Question

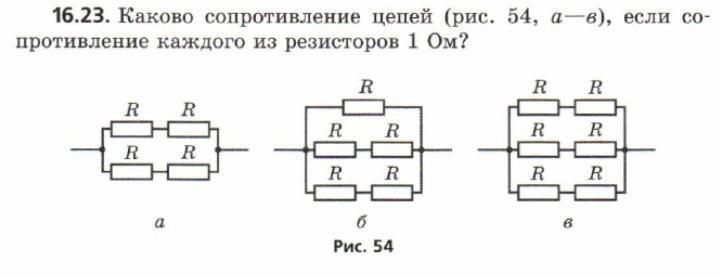

Какого сопротивление цепей если сопротивление каждого и 1 Ом?
15 баллов! Пожалуйста, помогите! ​

Answer 1

Рис.А

Соединение эквивалентно параллельному соединению двух резисторов по 2 Ом:

              R = 2 · 2 : 4 = 1 (Ом)

Рис. Б

Схема состоит из схемы на рис.А с добавлением в параллель резистора 1 Ом:

              R = 1 · 1 : 2 = 0,5 (Ом)

Рис.В

Соединение эквивалентно параллельному соединению схемы на рис.А и резистора 2 Ом:

              R = 1 · 2 : 3 = 2/3 (Ом)
