Question

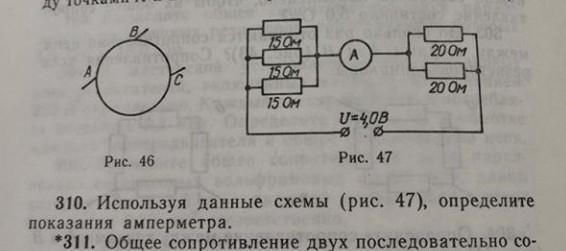

помогите пожалуйста решить задачу 310 у дам 17 баллов ​

Answer 1

1. На участке в левом верхнем углу цепи резисторы подключены параллельно, имеют одинаковое сопротивление. Тогда

R123=15ом/3 = 5ом

2. На участке в правом верхнем углу схемы резисторы подключены параллельно, имеют одинаковое сопротивление. Тогда

R45=20ом/2 = 10ом

3. Получаем последовательное соединение. Rобщ=R123+R45= 5ом+10ом=15ом

4.Найдём показания амперметра:

Iобщ=Uобщ/Rобщ= 4в/15ом=0,27А
