Question

помогите физика 8 класс
45 баллов ​

Answer 1

Ответ:

Объяснение:

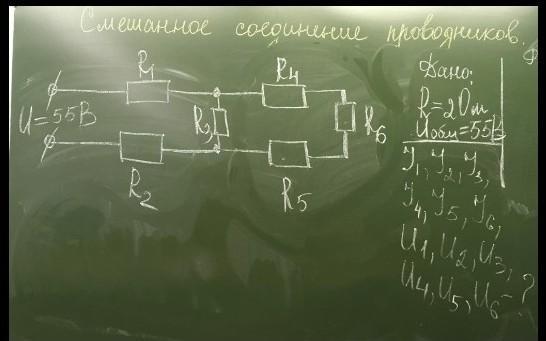

Перерисуем схему.

Обозначим центральную часть (с резисторами 3, 4, 5, 6) через AB, верхнюю ветвь через А, нижнюю через B.

Найдем общее сопротивление цепи и силу тока в ней

$R_{sum} = R_1 + R_{AB} + R_2\R_{AB} = dfrac{R_A*R_B}{R_A+R_B}\left { {{R_A = R_4 + R_5 + R_6 = 6} atop {R_B = R_3 = 2}} right. to R_{AB} = dfrac{6*2}{6+2} = 1.5$

$R_{sum} = 2 + 1.5 + 2 = 5.5$ Ом

$I_{sum} = dfrac{U_{sum}}{R_{sum}} = dfrac{55}{5.5} = 10$ A

Воспользуемся следующими свойствами:

(1) При последовательном соединении сила тока одинакова во всех участках цепи

(2) При параллельном соединении напряжение одинаково во всех участках цепи

$I_1 = I_{AB} = I_2 = 10A$   так как (1)

$U_1 = I_1 * R_1 = 20$ В     по закону Ома

$U_2 = I_2 * R_2 = 20$ В     по закону Ома

$U_{AB} = I_{AB} * R_{AB} = 10 * 1.5 = 15$ В   по закону Ома

$U_A = U_3 = U_{AB} = 15$ В   так как (2)

$I_3 = dfrac{U_3}{R_3} = dfrac{15}{2} = 7.5 A$    по закону Ома

$I_A = dfrac{U_A}{R_A} = dfrac{15}{6} = 2.5A$   по закону Ома

$I_A = I_4 = I_5 = I_6 = 2.5 A$    так как (1)

$U_4 = I_4 * R_4 = 2.5 * 2 = 5$ В     по закону Ома

$U_5 = I_5 * R_5 = 2.5 * 2 = 5$ В     по закону Ома

$U_6 = I_6 * R_6 = 2.5 * 2 = 5$  В     по закону Ома

Answer 2

Пожалуйста =)
