Очень при очень срочно!!!!!!

Известна R общая- 10 Ом, U= 100В
(R1=1 Ом, R2= 2 Ом, R3=3Ом, а R4=4 Ом)

Нужно будет просто найти U1, U2, U3, U4 и I1 I2 I3 I4


Я не совсем просто понимаю с чего начинать, поэтому очень надеюсь на вашу помощь

Answer 1

Ответ:

U1=31.034,  U2=27.58,  U3=41.37,  I1=31.034a, I2=I3=13.79a, I4=17.24a.

Объяснение:

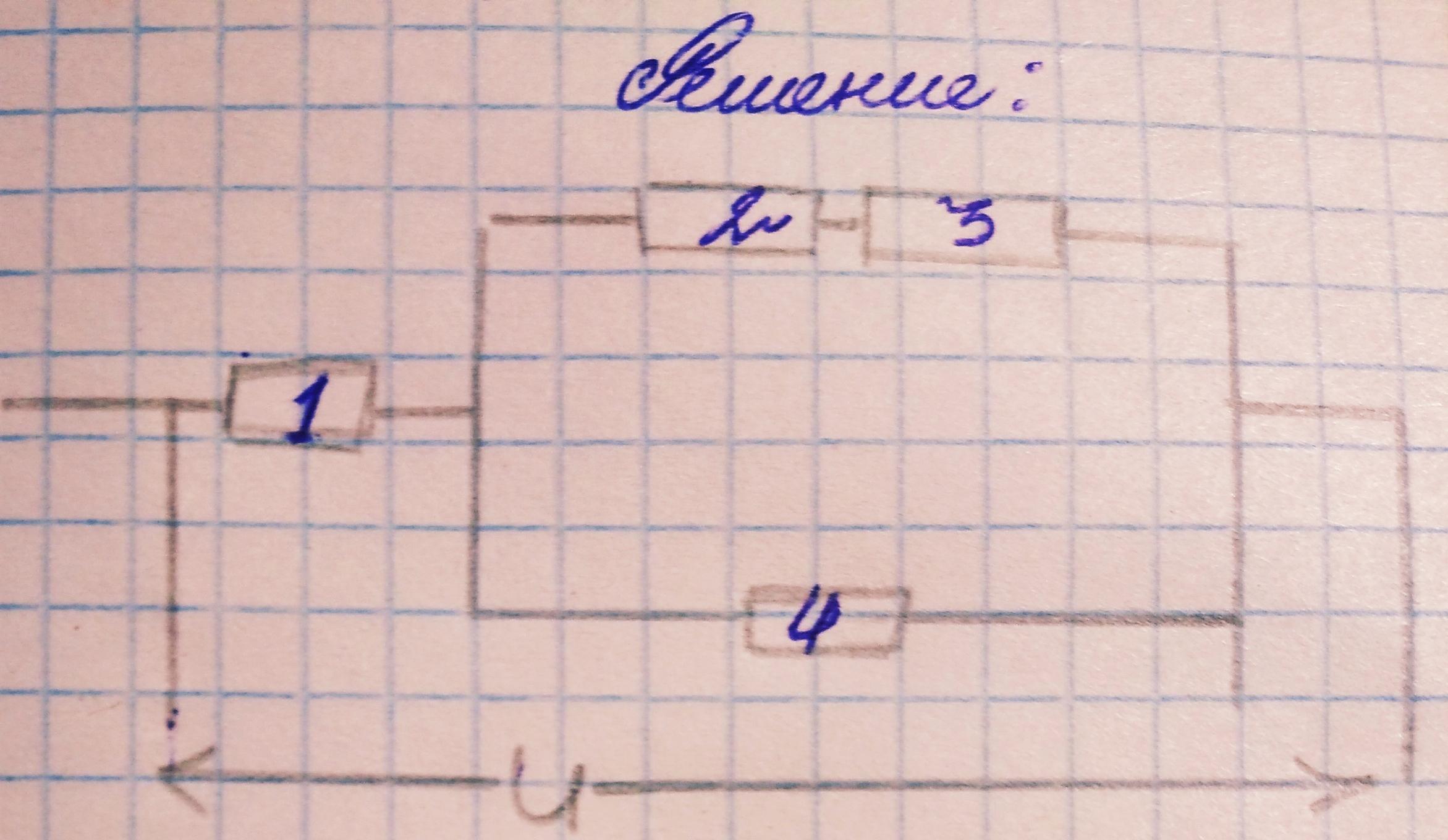

Сложим R2+R3=5om,

паралельно R2,3 и R4 :    R2,3,4=20/9=2.22222om

R общ=R2,3,4+R1=3.22222om.

Ток I=U/Ro=100/3.2222=31.034a

тогда U1=31.034в,  U4=I*R2,3,4=31.034*2.2222=68.96в,

U2,3=68.96,

I1=31.034a,  I4=U4/R4=68.96/4=17.24a,

I2,3=U2,3/R2,3=68.96/5=13.79a,

U2=I2,3*R2=13.79*2=27.58в,  U3=I2.3*R3=13.79*3=41.37в
