Question

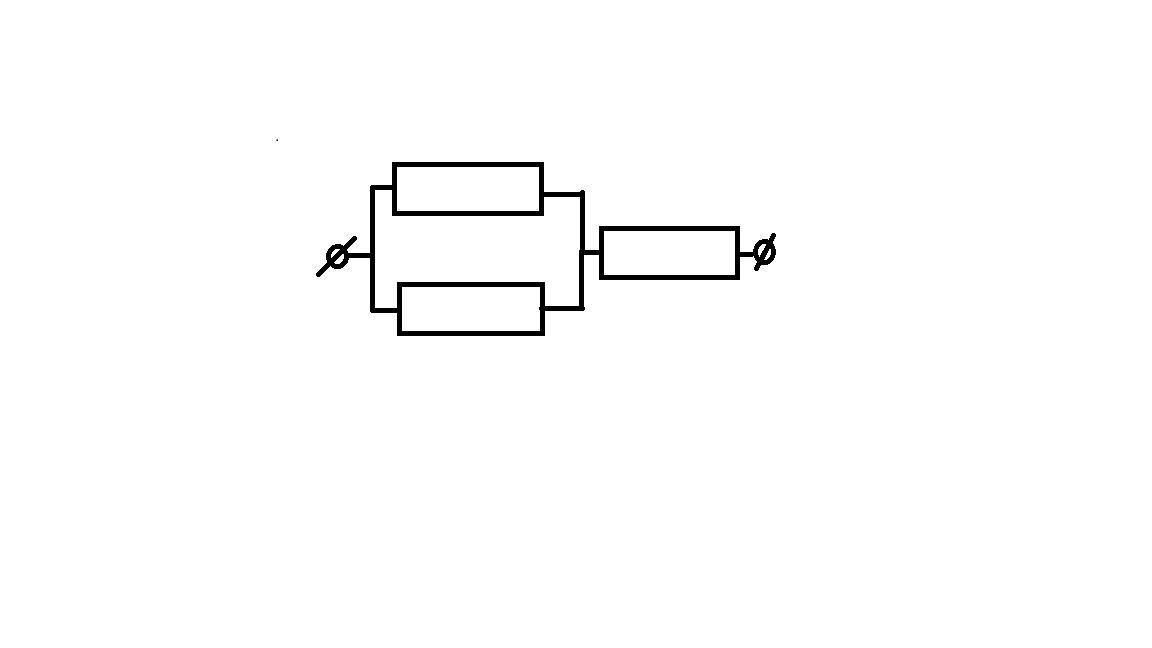

Определите общее сопротивление цепи,если сопротивление каждого резистра равно 2 Ом

Answer 1

Ответ:

3 ом

Объяснение:

Сначала рассмотрим параллельное соединение. Общее сопротивление этого соединения находится как Rоб1=$frac{R1R2}{R1+R2}$. Т.к. R1=R2, то Rоб1=1 Ом. Теперь рассмотрим последовательное соединение. Его сопротивление находится как Rоб2=Rоб+R3. Т.к. R3=R2=R1, то Rоб2=3 ом
