Question

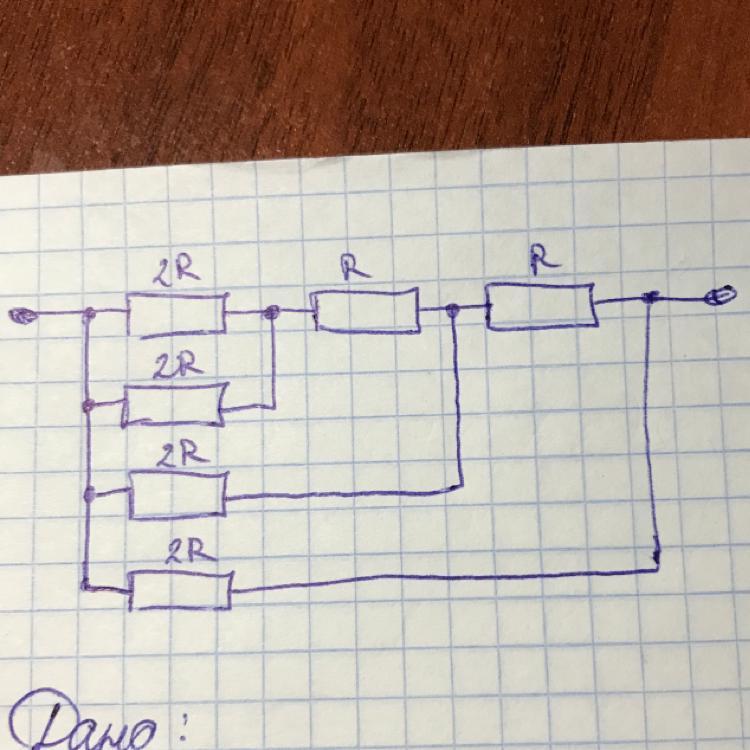

рассчитайте общее сопротивление схемы если r=5 ом

Answer 1

Знак "/" — дробь

Дано:

R1=R2=R3=R4=2R Ом

R5=R6= 5 Ом

Rобщ — ?

Решение:

R1=R2=R3=R4=2*5=10 Ом

R12= R1R2/R1+R2=10*10/10+10=5 Ом

R125=R12+R5=5+5=10 Ом

R1253=R125*R3/R125+R3=10*10/10+10=5 Ом

R12536=R1253+R6=5+5=10 Ом

Rобщ=R12536*R4/R12536+R4=10*10/10+10=5 Ом

Ответ: 5 Ом.
