Question

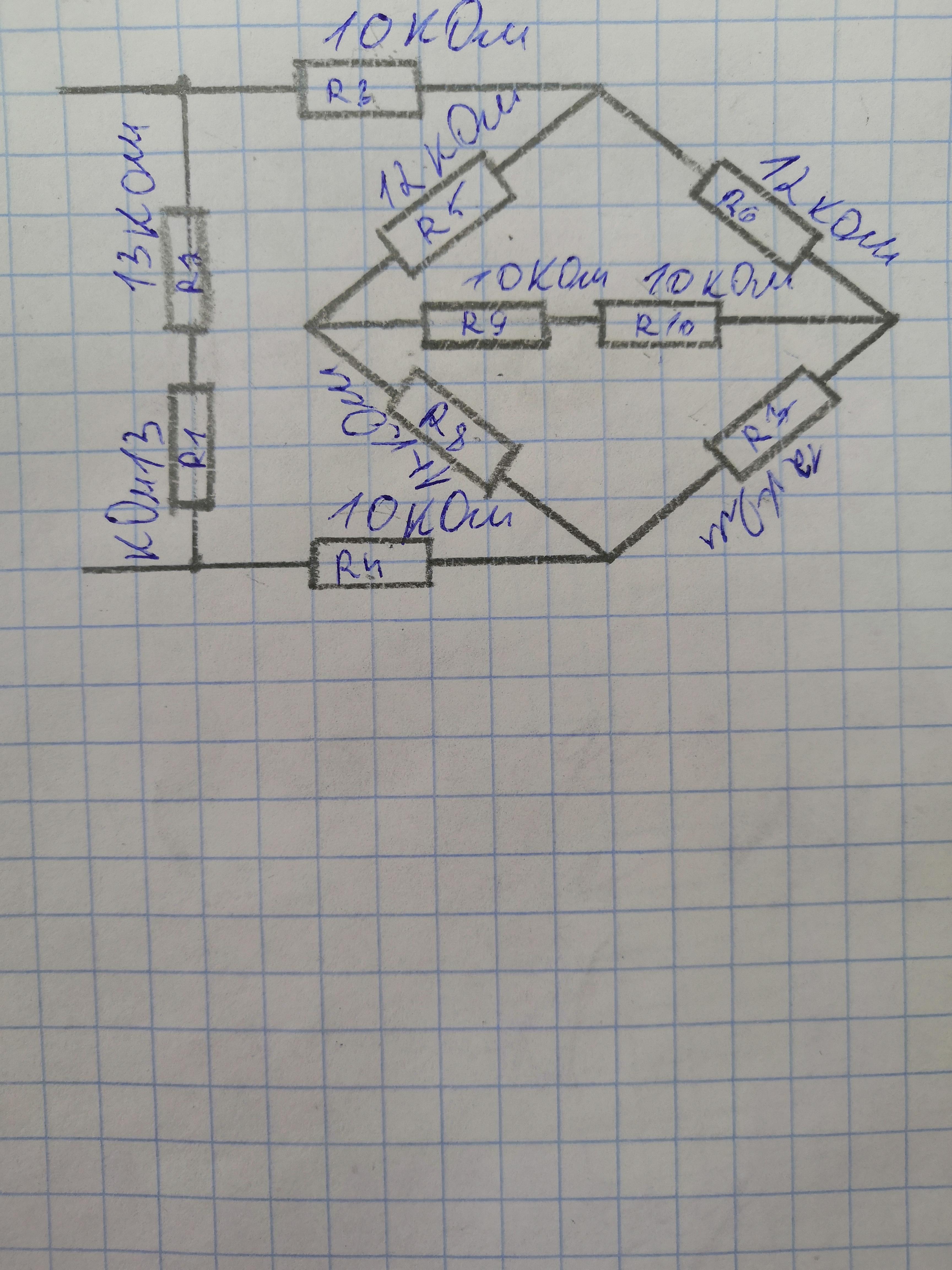

Вычислите пожалуйста сопротивление. Даю 70 баллов

Answer 1

Ответ:

Объяснение:

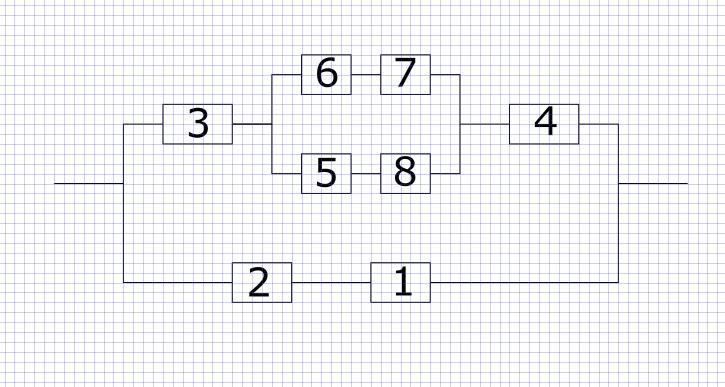

Перерисуем эквивалентную схему

В силу симметрии схемы ток через резисторы 9 и 10 не идет

$R_{67}=R_{58} = 12+12=24~kOm\R_{58} = dfrac{R_{67}*R_{58}}{R_{67}+R_{58}} = dfrac{24*24}{24+24} = 12~kOm\R_{38} = R_3 + R_4 + R_{58} = 10+10+12 = 32~kOm\R_{12} = R_1 + R_2 = 13+13=26~kOm\R_{18} = dfrac{R_{12}*R_{38}}{R_{12}+R_{38}} =dfrac{32*26}{32+26} = 14.345~kOm$
