Question

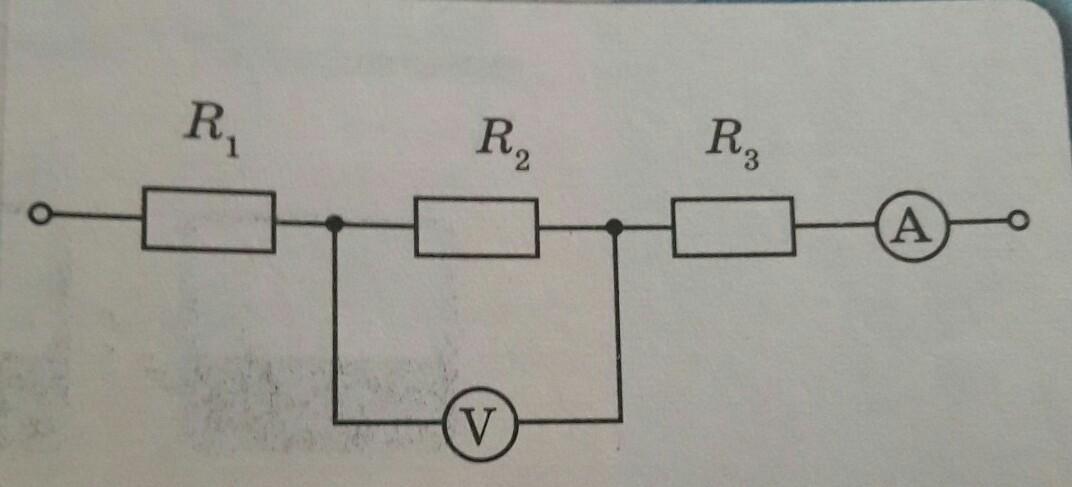

Двлянка електричного кола містить три резистори, з'єднані послідовно (мал.153).
Опори резисторів R1=5 Ом R2=6 Ом R3=12 Ом. Яку силу показує амперметр і яка напруга в колі, якщо показання вольтметра 12В?​

Answer 1

Сила тока в цепи при последовательном соединении проводников одинаковая для всех проводников:

      I = I₁ = I₂ = I₃ = U₂/R₂ = 12 : 6 = 2 (A)

Общее сопротивление цепи:

     R = R₁ + R₂ + R₃ = 5 + 6 + 12 = 23 (Ом)

Напряжение на концах участка цепи:

    U = I·R = 2 · 23 = 46 (B)
