Question

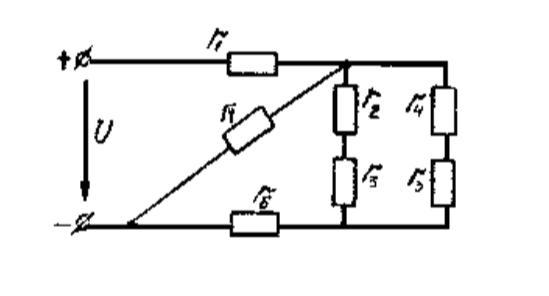

На рисунке приведена схема соединения резисторов.
Определить эквивалентное сопротивление r экв цепи постоянного тока, токи в
всех участках цепи, если: r 1 = 13 Ом; r 2 = 5 Ом; r 3 = 3 Ом; r 4 = 2 Ом; r 5 = 6
Ом; r 6 = 10 Ом, r 7 = 14 Ом.
Напряжение сети U = 100 В. Вычислить потребляемую цепью мощность Р.
