Question

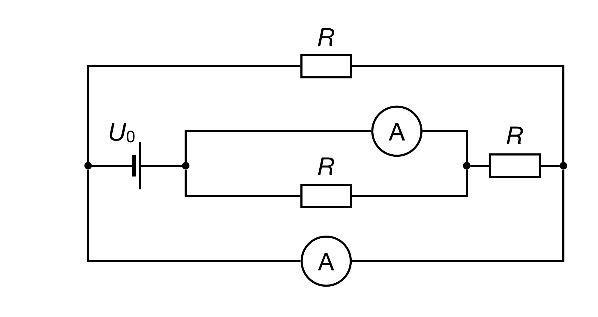

В схеме электрической цепи, изображённой на рисунке, U0=4,5 В, R=100 Ом, все амперметры идеальные. Определите показания амперметров. Ответы выразите в миллиамперах, округлите до целых чисел. В первое поле введите показания верхнего амперметра, а во второе поле — показания нижнего амперметра.

Answer 1

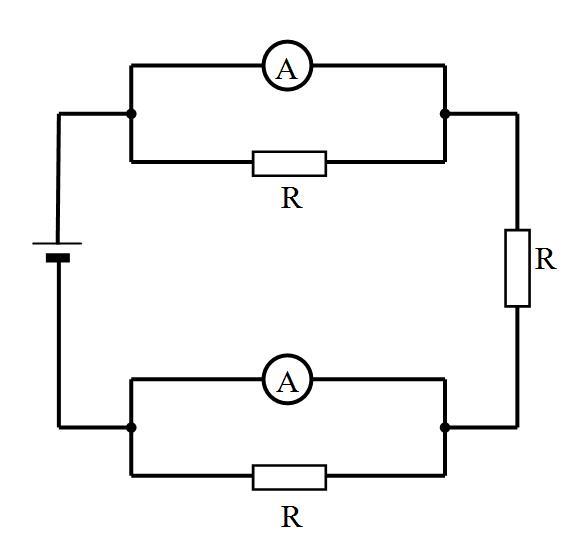

Для упрощения схемы перерисуем ее в следующем виде: см. рис.

Так как оба амперметра, по условию, идеальные (внутреннее сопротивление равно нулю), то верхний и нижний резисторы в прохождении тока по цепи не участвуют.

Оба амперметра покажут значение тока, проходящего через правый резистор:

        I = U/R = 4,5 : 100 = 0,045 (A) = 45 (мА)
