Question

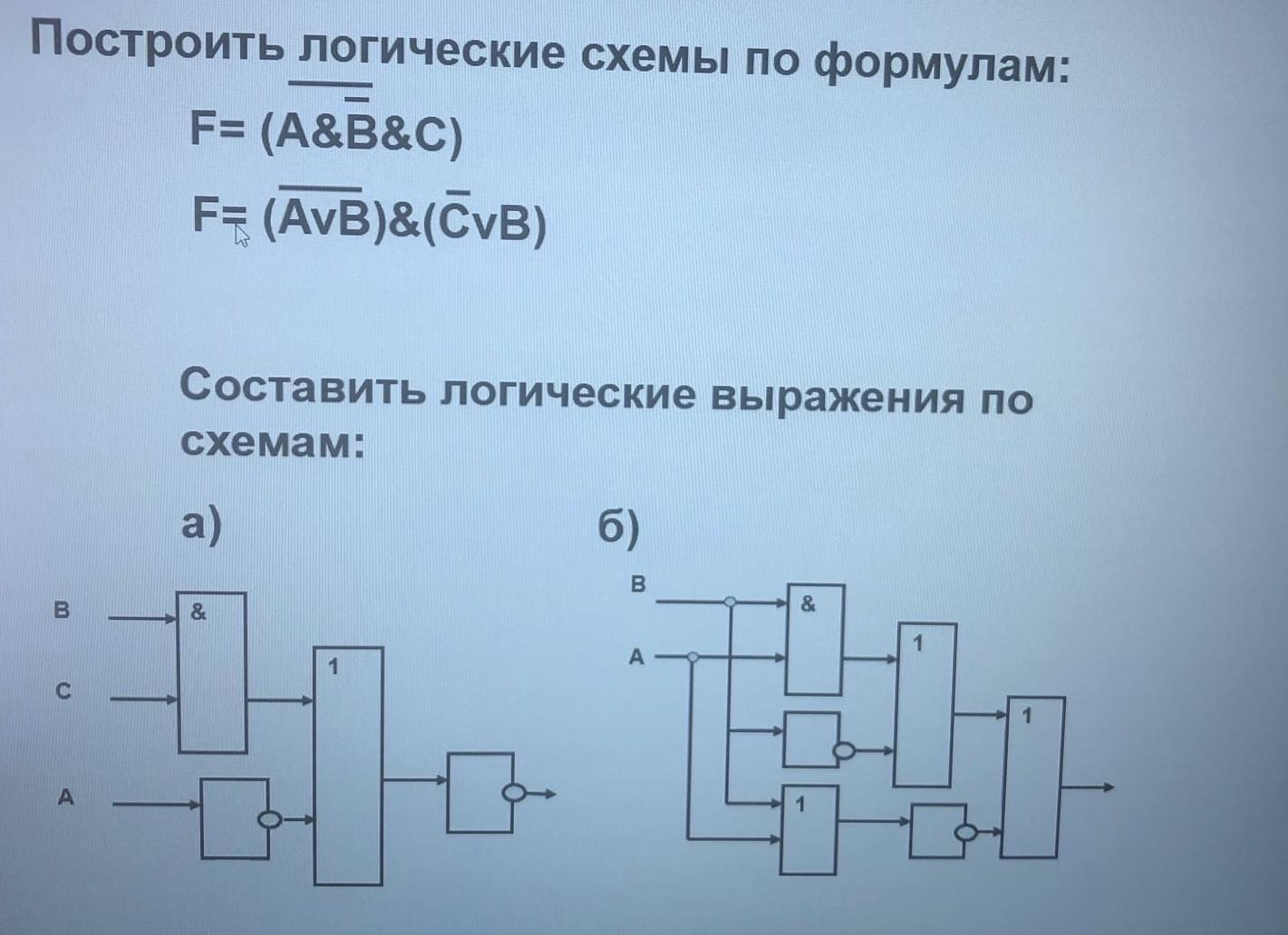

Логика информатика помогите

Answer 1

Построить логические схемы по формулам:

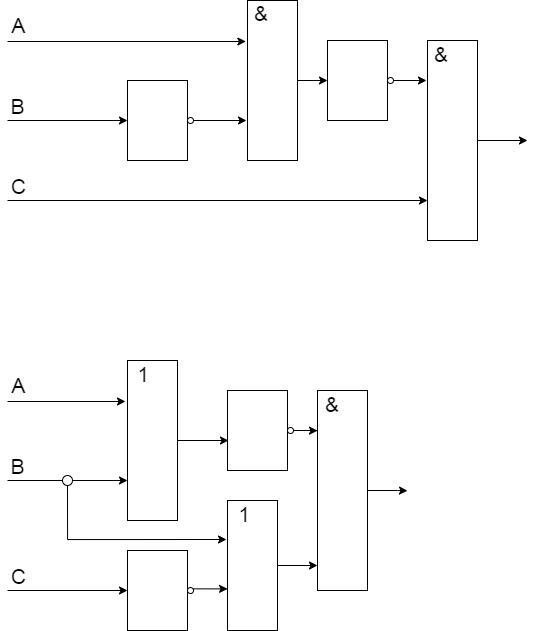

* На прикрепленной картинке

Составить логические выражения по схемам:

а) $F \equiv \overline{\overline{A} \lor B \,\,\&\,\, C}$

б) $F \equiv (A \,\,\&\,\, B \lor \overline{B}) \lor (\overline{A \lor B})$
