Question

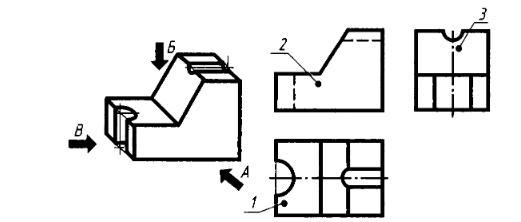

На рисунке 51 дано наглядное изображение и чертеж де­тали — угольника. На наглядном изображении стрелками по­казаны направления проецирования. Проекции детали обо­значены цифрами 1, 2, 3. Вам надо, не перечерчивая чертеж, записать в рабочей тетради: а) какой проекции (обозначенной цифрой) соответствует каждое направление проецирования (обозначенное буквой); б) названия проекций 1, 2 и 3

Answer 1

Ответ:

Объяснение:

А - 2 - главный вид (спереди)

Б - 1 - вид сверху

В - 3 -  вид слева
