Question

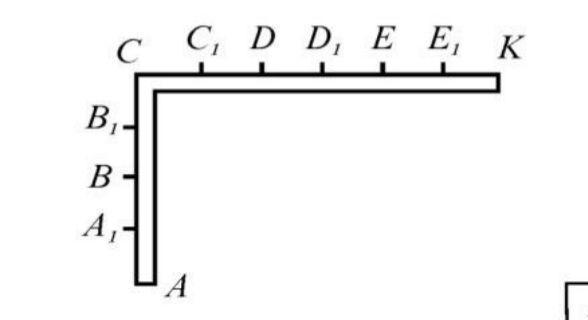

На жорстку раму (рис. С3) вагою 100 P Н, що розташована у вертикальній площині, можуть бути накладені в’язі: К - 1 – жорстке защемлення (заробка) Вид в’язі та місця її накладення вказані в табл. С3, а. На раму діють: пара сил з моментом 50 M Нм; дві зосереджені сили  1 100F Н,  2 200F Н, котрі утворюють у точці прикладання з контуром рами відповідні кути 30 та 60 ; рівномірно розподілене навантаження інтенсивністю  2000 q Н/м, спрямоване перпендикулярно до діючої ділянки Точка прикладання сил та ділянка, на якій діють M та рівномірно розподілене навантаження q, вказані в табл. С3, б. Визначити реакції в’язей, якщо рама знаходиться в стані рівноваги і     1 1 1 0,1 AA A B BB м. Дослідити залежність сили реакції заробки (нерухомого циліндричного шарніра) від    0 180 – кута нахилу сили 1 F до контура рами.
