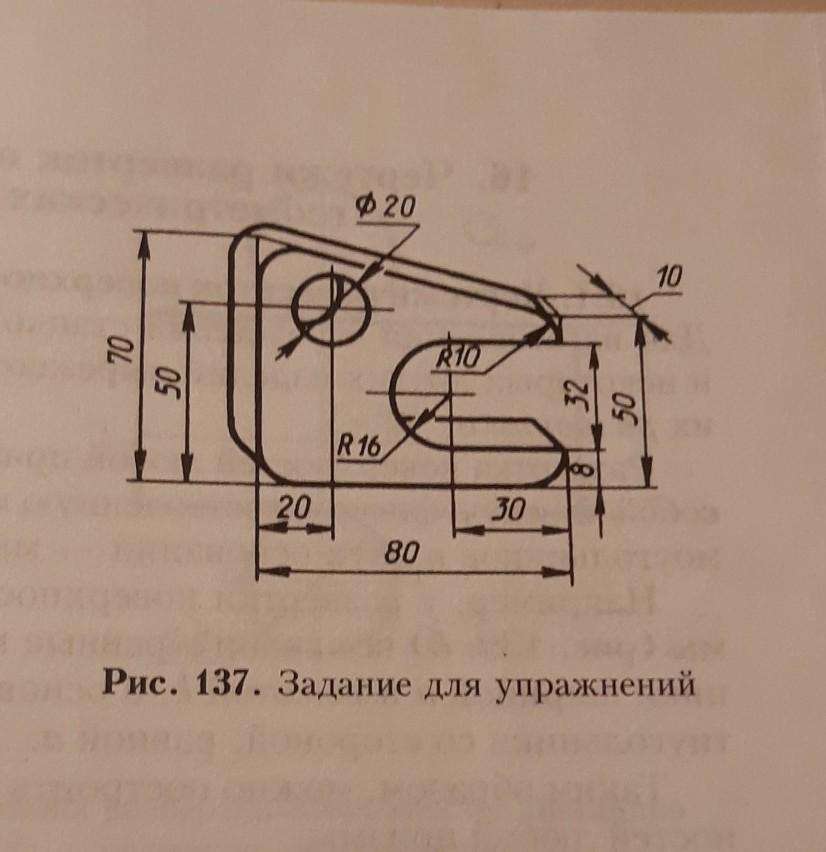

помогите, пожалуйста. по аксонометрической проекции (рис. 137) выполните чертеж детали​

Приложения:

Ответы

Ответ дал: Букса
13

Ответ:

Объяснение:

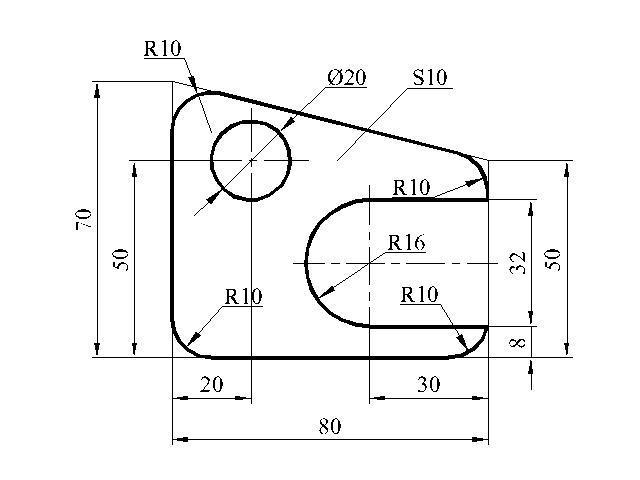

Для плоской детали достаточного одного главного вида

Обозначение S10 - толщина детали

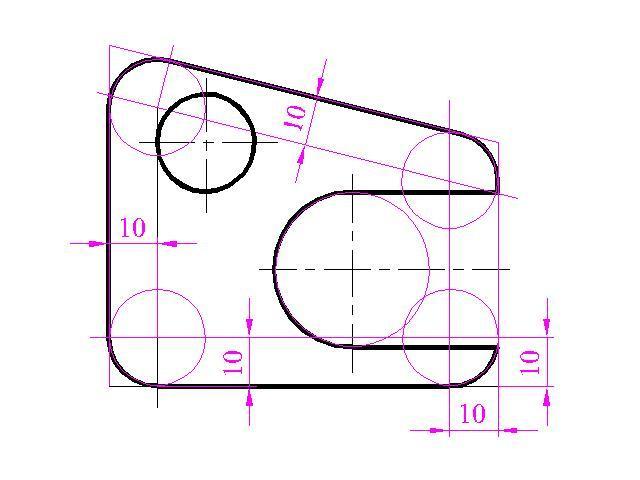

Второй чертеж - построение

Приложения:
