Question

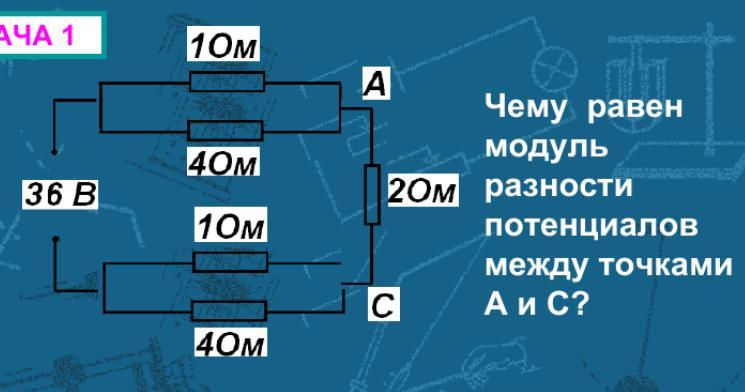

Чему равен
модуль
разности
потенциалов
между точками
А и С?

Answer 1

Ответ:

20 В

Объяснение:

Заменим схему эквивалентной, в которой последовательно соединены 3 резистора:

R1 = (1×4)/(1+4) = 0,8 Ом

R2 = 2 Ом

R3 = (1×4)/(1+4) = 0,8 Ом

Общее сопротивление цепи будет равно:

Ro = R1+R2+R3 = 3,6 Ом

Найдем силу тока в цепи:

I = U/Ro = 36В/3,6Ом = 10 А.

Итак, через R2 течет ток I = 10A, значит по закону Ома напряжение на нем равно:

U2 = I×R2 = 10А×2Ом = 20В Это и есть разность потенциалов между точками А и С.
