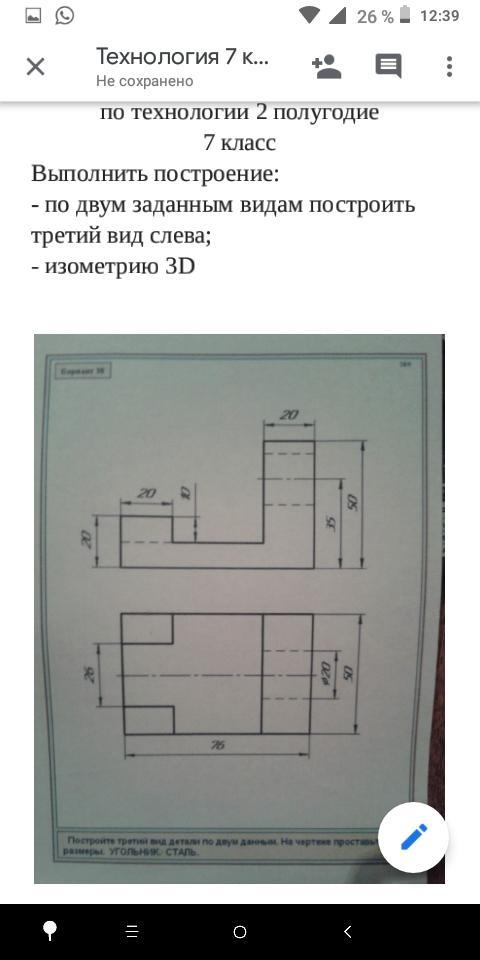

Помогите , чертеж нужеееен по технологии баллов много дамм, задание на скришоте, срочно
Приложения:

Ответы
Ответ дал:
0

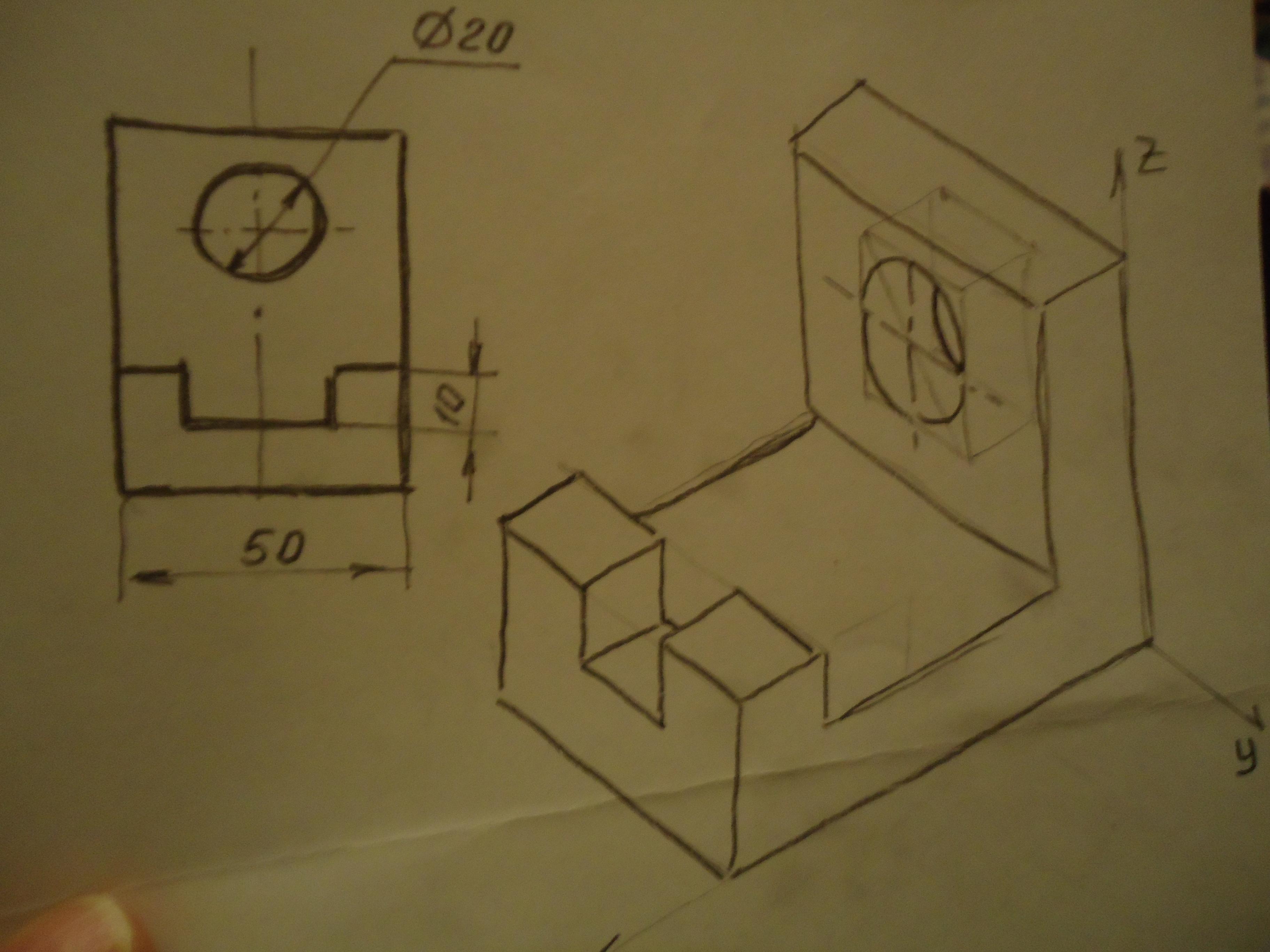

Ответ: Построения смотрите на фото.
Объяснение:
Заданные две проекции я не перечерчивала, а выполнила только третий - вид слева. На чертеже нанесены те размеры, которые правильнее разместить на этой проекции, остальные - оставить на видах спереди и сверху.
Чертёж и изометрия выполнены от руки, чтобы быстрее отправить ответ. При построении изометрии необходимо расположить оси под угло 120°, и действительные измерения, которые на чертеже, откладывать параллельно осям .
Приложения:
