ЧЕРЧЕНИЕ 8 Класс

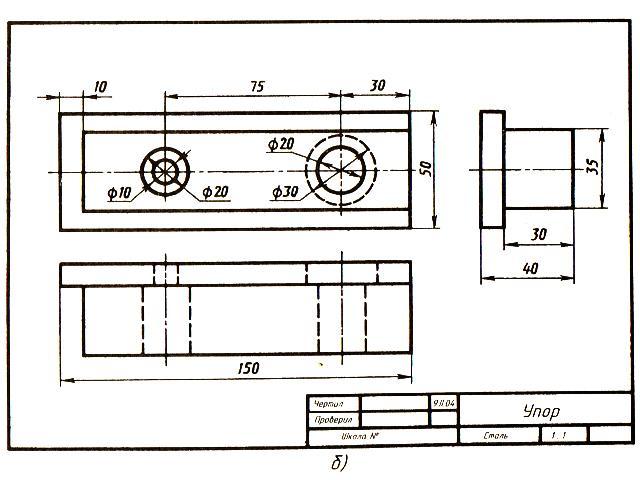

Ответьте на вопросы для чтения чертежей, по приложенному рисунку
1 как называется деталь?
2 из какого материала ее изготавливают?
3 в каком масштабе выполнен чертеж?
4 какие виды содержит чертеж?
5 сочетание каких геом. тел опр форма детали?
6 описание общей формы детали.
7 чему равны габаритные размеры детали и размеры отдельных частей
Ответы
Ответ:
Объяснение:
1. Упор
2. Сталь
3. 1:1
4. Главный вид (спереди), вид сверху и вид слева
5. Два прямоугольных параллелепипеда
6. Больший параллелепипед с размерами: длина = 150 мм, толщина = 10 мм, высота = 50 мм.
Меньший параллелепипед с размерами: длина = 140 мм, ширина = 30 мм, высота = 35 мм.
В большем параллелепипеде (см. гл. вид) по горизонтальной оси симметрии выполнены два сквозных отверстия: диаметром 30 мм на расстоянии от правой кромки = 30 мм и диаметром 10 мм на расстоянии от центра предыдущего отверстия = 75 мм).
В меньшем параллелепипеде (см. гл. вид) по горизонтальной оси симметрии выполнены два сквозных отверстия диаметром 20 мм на расстоянии от правой кромки = 30 мм и на расстоянии от центра предыдущего отверстия = 75 мм).
Горизонтальные оси симметрии и оси отверстий у параллелепипедов совпадают.
7. Длина = 150 мм, ширина = 40 мм, высота = 50 мм.
