Question

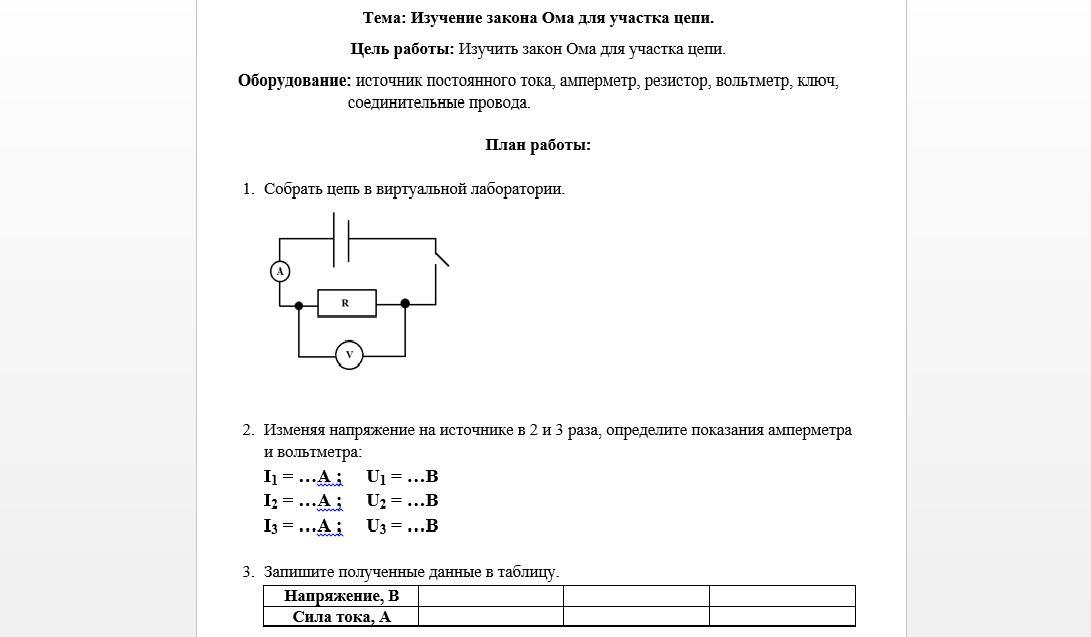

Самостоятельная Изучение закона Ома для участка цепи.

Answer 1

Ответ:

1) i = 3 A  ;    U= 6 В

2) i = 6 A  ;    U= 12 В

3) i = 9 A  ;    U= 18 В

Объяснение:

Закон Ома :    i =   $frac{U}{R}$

То есть во сколько раз изменится напряжение, во столько же раз изменится и ток.

1) Возьмём в нашей виртуальной лаборатории сопротивление нагрузки       R = 2 Ом (берём любое, от фонаря, нам не указали какое брать)

Напряжение питания (батарейку) возьмём  U= 6 В

Это же покажет нам и вольтметр U = 6 В

i = $frac{U}{R}$ = $frac{6}{2}$  = 3 A

Амперметр покажет нам  3 A

2)  Увеличим напряжение (батарейки)  в ДВА раза (как от нас требует задание)

U= 6 * 2 = 12 В

Это же покажет нам и вольтметр U = 12 В

i = $frac{U}{R}$ = $frac{12}{2}$  = 6 A

Амперметр покажет нам  6 A

3) Увеличим напряжение (батарейки)  в ТРИ раза от первоначального (как от нас требует задание)

U= 6 * 3 = 18 В

Это же покажет нам и вольтметр U = 18 В

i = $frac{U}{R}$ = $frac{18}{2}$  = 9 A

Амперметр покажет нам  9 A
