Question

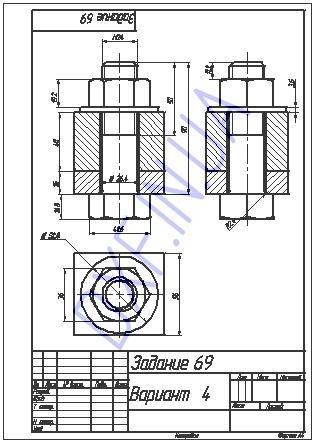

70 баллов, нужна помощь. Мне нужно найти К в черчении. потратил 2 дня но так и не понял как найти (тупой наверное). На 2 рис есть ответ но слишком мелкий. Решение в приоритете
Переменные такие
доп переменные
S=3.6
H=19.2

Answer 1

Ответ:

считаем m+n+S+H=78.8 мм

по ГОСТу для диаметра d=24 шаг крупный p=3 мм, K=(3...4)*3=9...12 мм, значит L=78.8+9...12= 87.8... 90.8, по табл. ГОСТ7798-70 подходит L=90мм, т.е. К=11.2мм: Болт М24х90
