Question

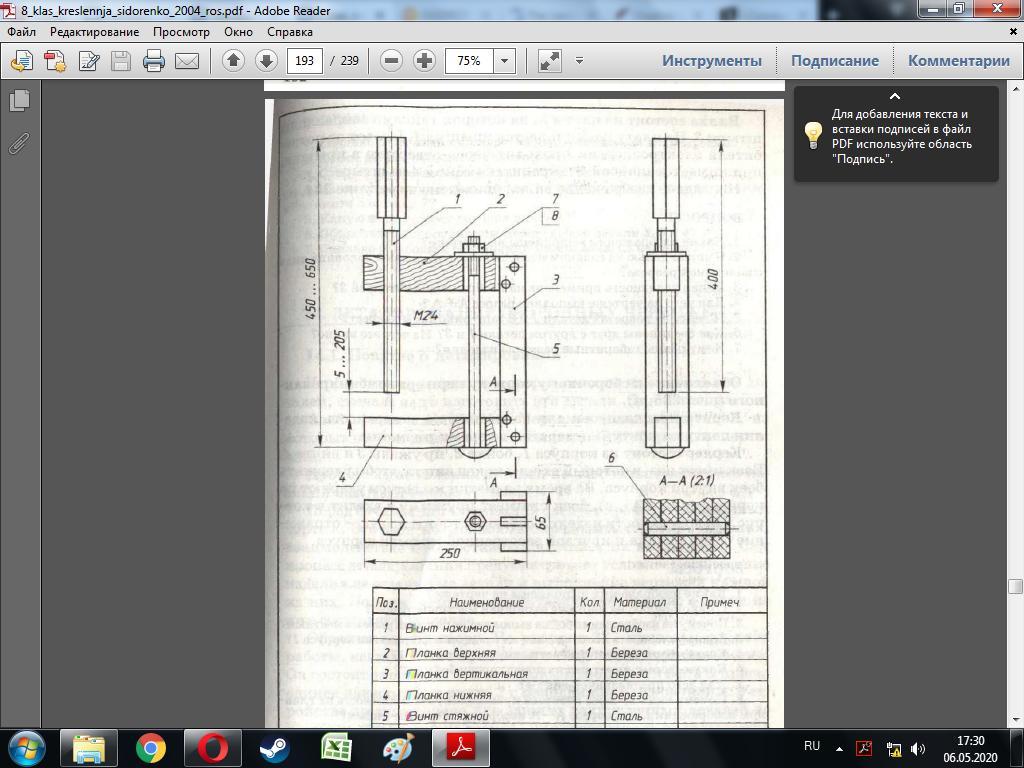

1.Сколько разрезов выполнено на чертеже? Какие это разрезы?

2.Какие детали попадают в секущую плоскость A -- A?

3.С какой целью на чертеже выполнен вид слева?

4.Какие упрощения использованы на чертеже при изображение стяжного винта 5 и гайки 7?

5.Какую форму имеет головка винта 1?

6.Объясните, как соединены с собою детали 2, 3 и 4?

7. Сколько резьбовых соединений изображено на чертеже









Умаляю очень срочно завтра уже поздно даю максимум балов.
