Question

100 баллов!!!!!!!дополните схему вольтметром,показывающим напряжение 2 В.​​

Answer 1

Вольтметр будет соединен параллельно проводнику R3

Answer 2

как это на рисунке будет выглядеть?

Answer 3

Ответ:

Резистор R2 = 4 Ом не подходит,т.к его напряжение равно:

U2 = R2*I = 4*2 = 8 В

Найдем сопротивление R12:

R12 = (R1*R2)/R1+R2 = (3*4)/3+4 = 1,7 Ом

Тогда напряжение на резисторе R12 составит:

U12 = I*R12 = 2*1,7 = 3,4 В

Напряжение на резисторе R3 равно:

U3 = I*R3 = 2*1 = 2 B

Значит вольтметр,показывающий напряжение 2 В,необходимо подключить на резисторе R3 = 1 Ом,параллельно ему.

Answer 4

нанесите, пожалуйста, на рисунок

Answer 5

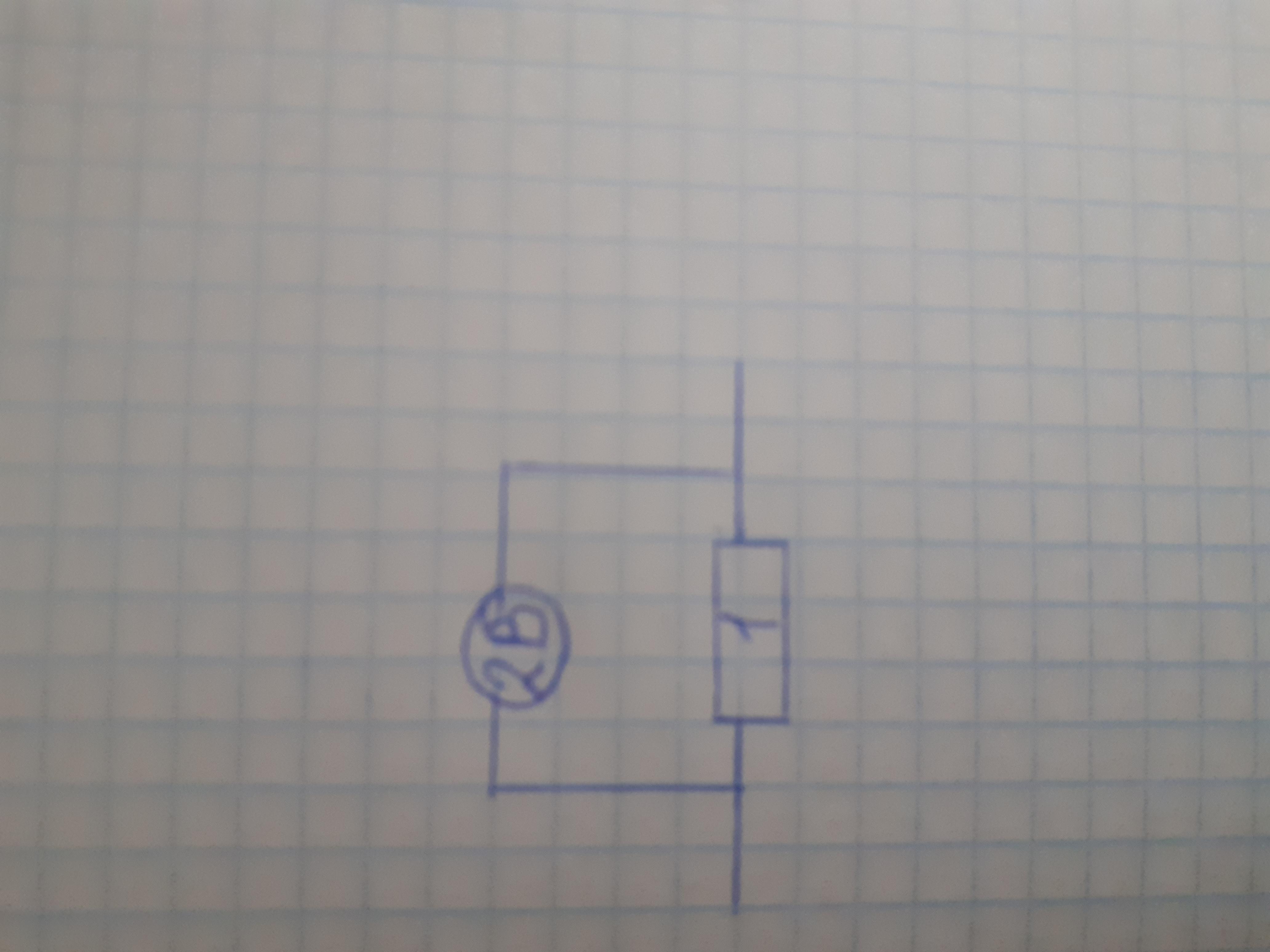

Вся схема будет без изменения,только над резистором R3 = 1 Ом будет находиться вольтметр,параллельно ему
