Question

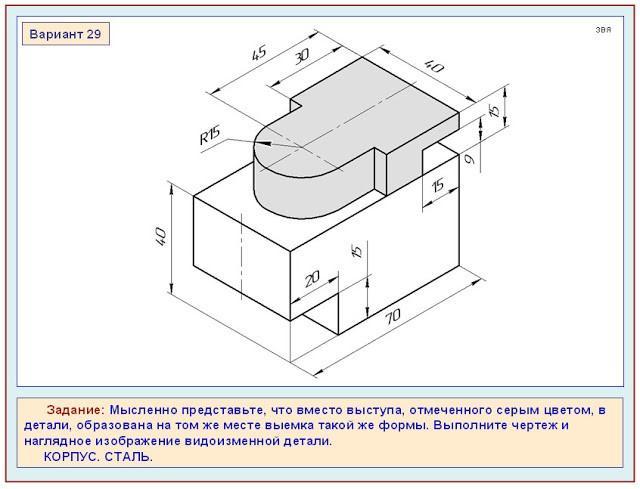

Черчение: Вместо выступа (серый цвет) на этом же месте выполнить углубление, по тем размерам, которые представлены на чертеже. Масштаб 1:1.

Answer 1

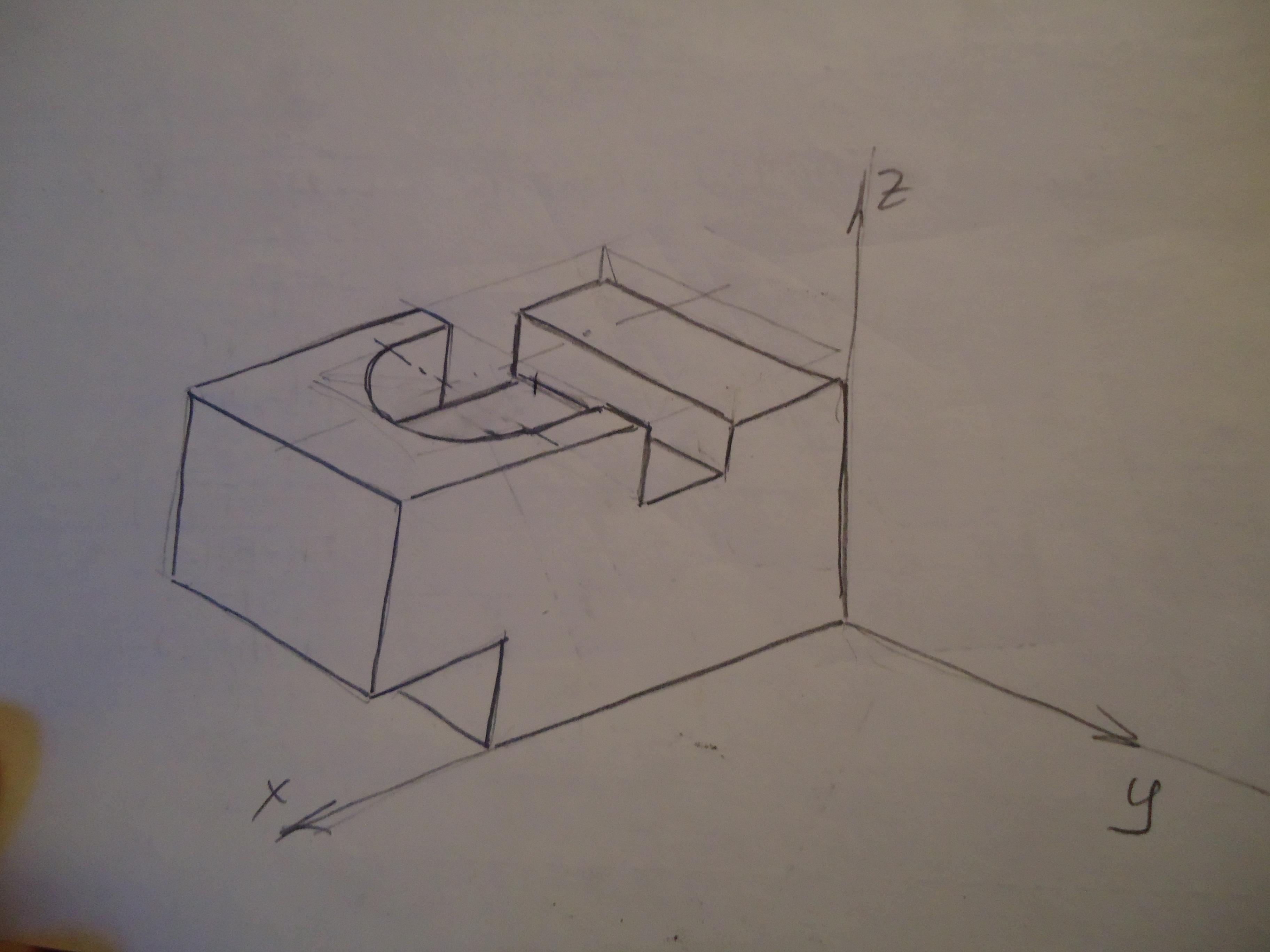

Ответ: Чертёж и изометрию детали см. на фото.

Объяснение:

    Извините, что все построения делались от руки. Расположение некоторых размеров заменено на другое расположение, соответственно и другими стали значения.

   При съёмке лист слегка сгибается, из-за этого линии немного отклонились от вертикального положения. Надеюсь, что всё понятно.
