Question

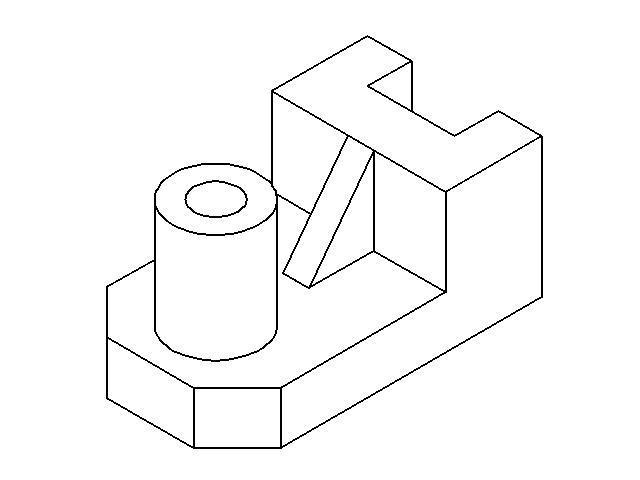

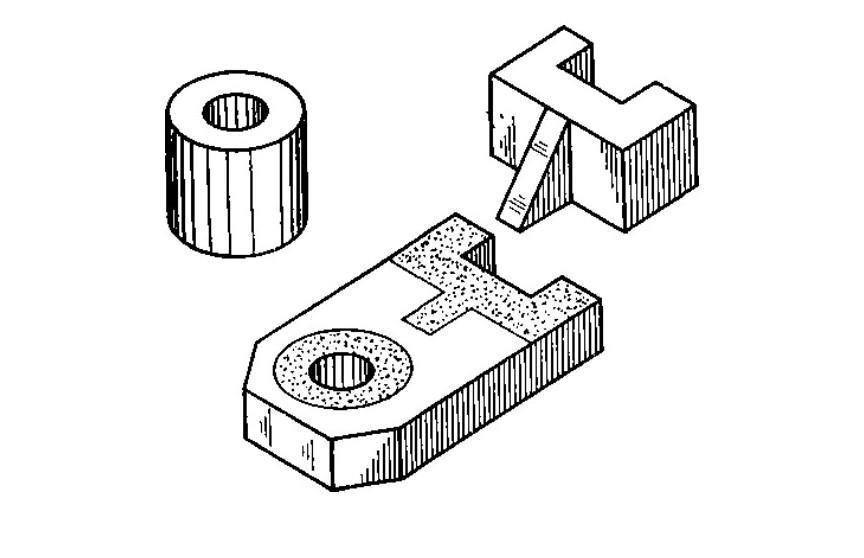

Мысленно соедините отдельные части в единую деталь. Места присоединения выделены точками. Выполните эскиз детали с применением разреза и сечения , используя одну и ту же плоскость.Помогите мне,прошу!
50 баллов​

Answer 1

Ответ:

Объяснение:

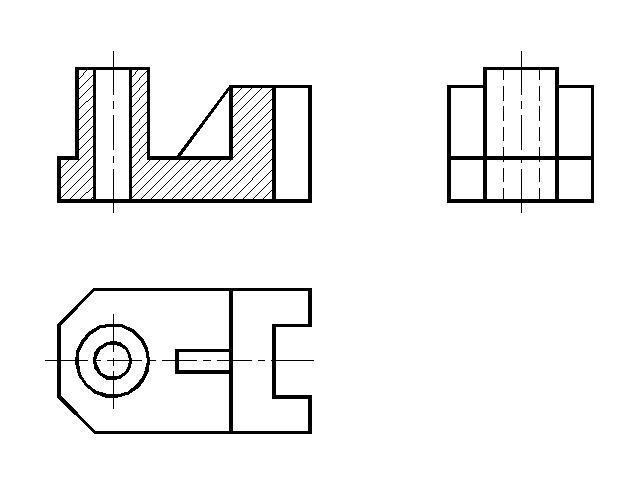

Первый чертеж - главный вид заменила фронтальным разрезом - ПРАВИЛЬНОЕ ИСПОЛНЕНИЕ ЧЕРТЕЖА

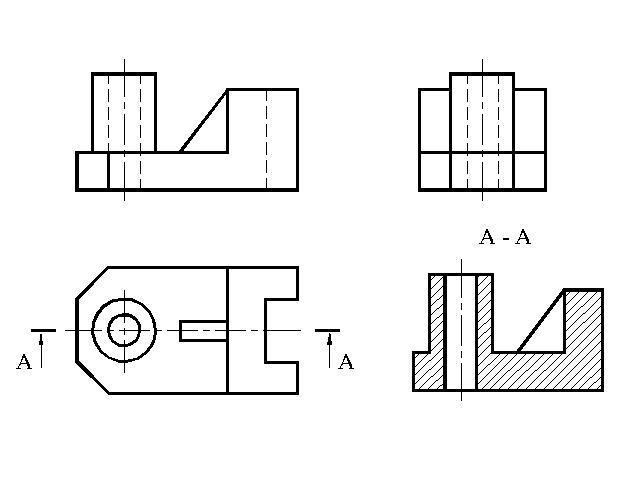

Второй чертеж - выполнила фронтальное сечение А-А - так, обычно, не делают
