Помогите пожалуйста!!!

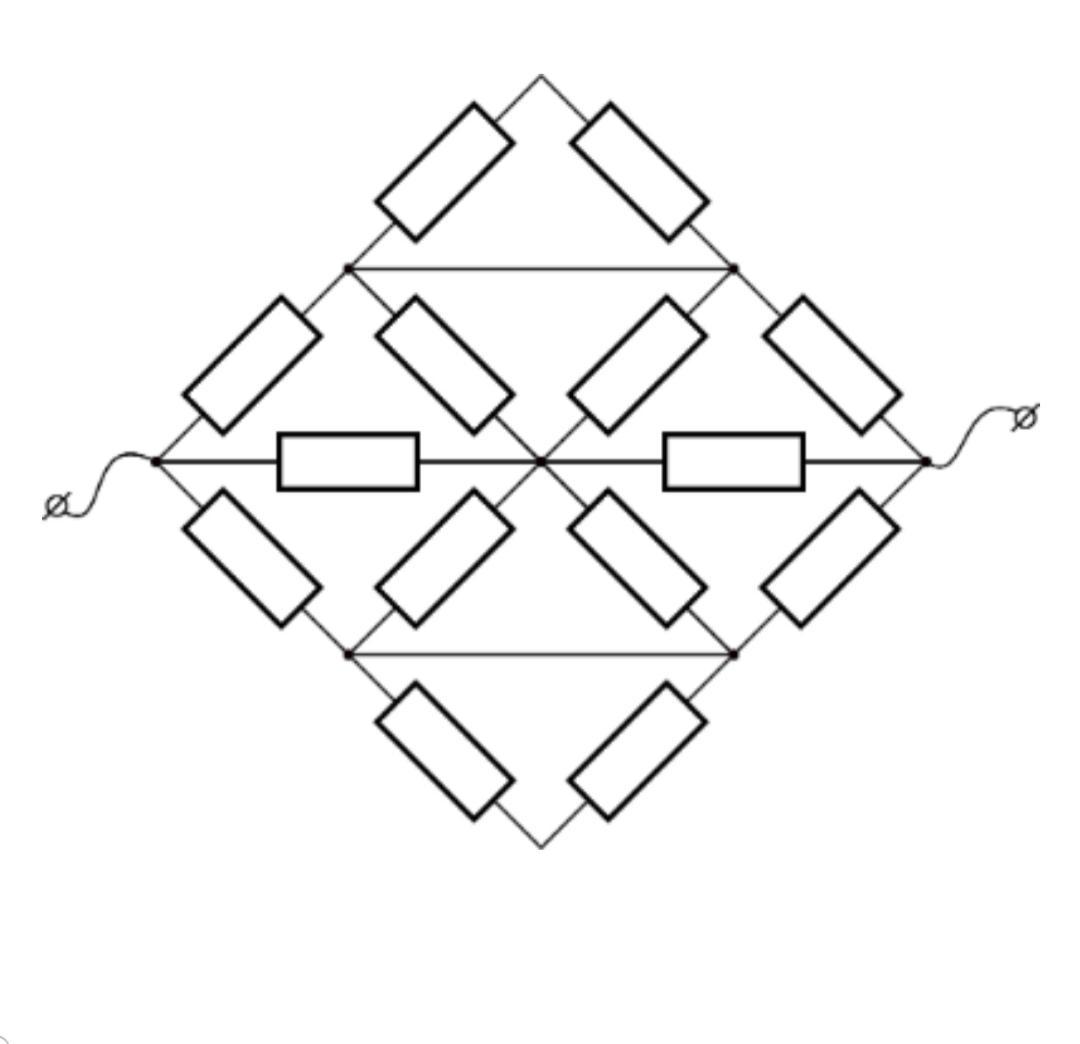

Найдите эквивалентное сопротивление участка цепи, схема которого изображена на рисунке. Сопротивления всех резисторов одинаковы и равны R=300 Ом. Ответ выразите в омах, округлите до целого числа

Приложения:

Ответы

Ответ дал: DedStar
9

Ответ:

Объяснение:

1)

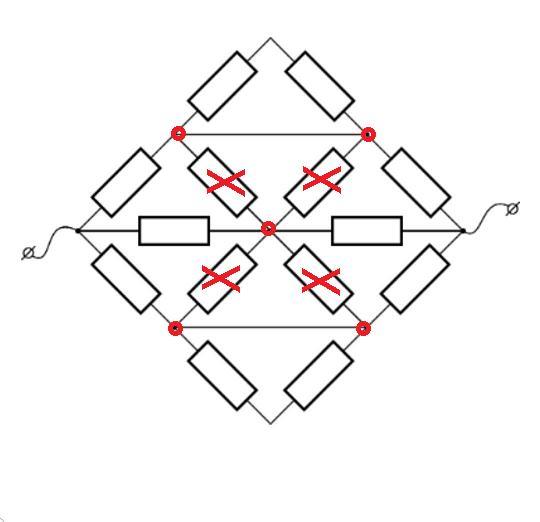

Пометим точки, потенциалы которых одинаковы. Значит, мы можем удалить из схемы 4 резистора (помечены крестиком (рис. 1)

2)

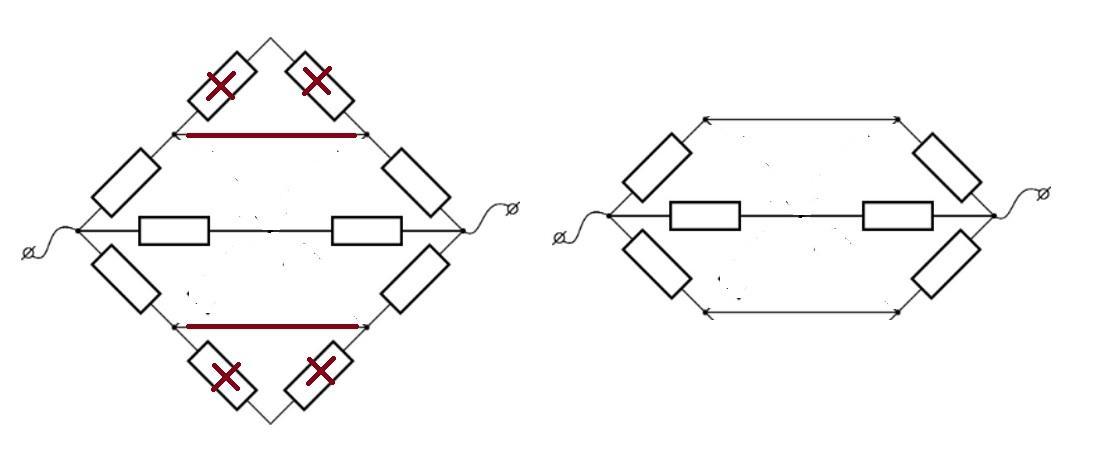

Пометим перемычки и удалим еще 4 резистора (рис.2)

3)

Остались три параллельных цепи, имеющих каждое по 300+300 = 600 Ом (рис. 3).

4)

Эквивалентное сопротивление:

Rэкв = 600 / 3 = 200 Ом

Приложения:
