Question

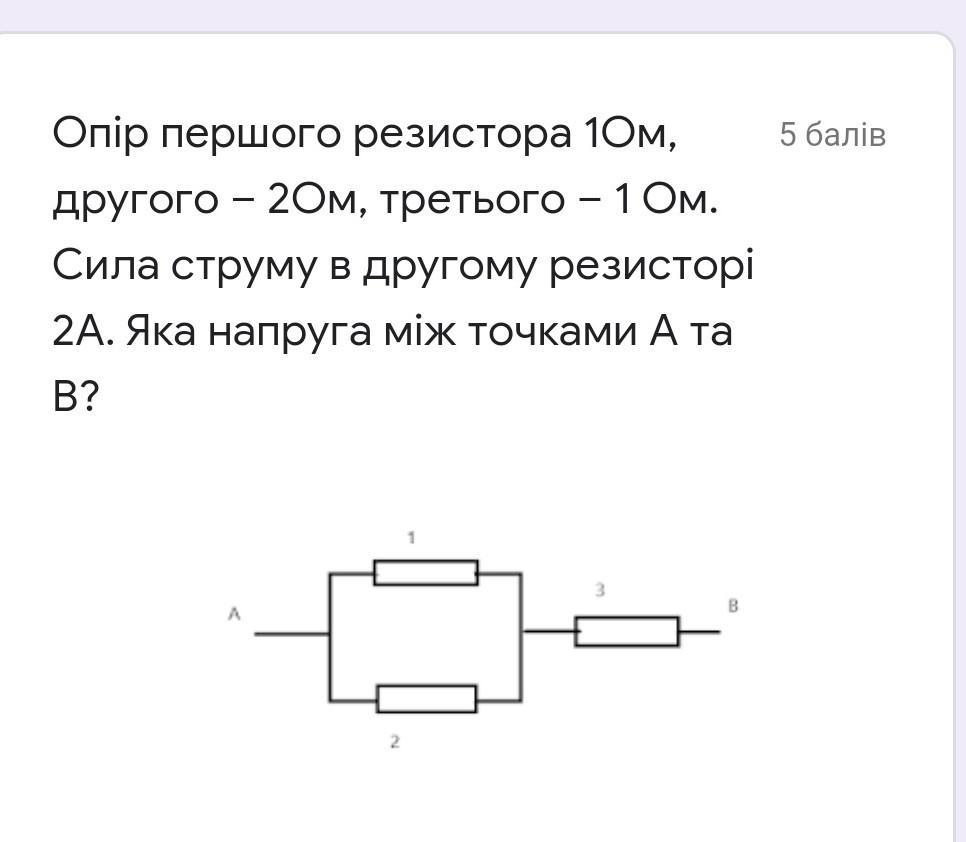

Опір першого резистора 1Ом, другого – 2Ом, третього – 1 Ом. Сила струму в другому резисторі 2А. Яка напруга між точками А та В?
Срочно! ​

Answer 1

Напряжение на резисторах R₂ и R₁:

       U₂ = U₁ = I₂R₂ = 2 · 2 = 4 (В)

Резисторы R₁ и R₂ соединены параллельно:

       R₁₂ = R₁R₂/(R₁+R₂) = 1 · 2 : 3 = 2/3 (Ом)

Общая сила тока в цепи:

       I = I₁₂ = I₃ = U₂/R₁₂ = 4 : 2/3 = 6 (A)

Общее сопротивление цепи:

       R = R₁₂ + R₃ = 2/3 + 1 = 5/3 (Ом)

Напряжение на концах участка цепи (АВ):

       U = I·R = 6 · 5/3 = 10 (B)

---------------------------

Если правый резистор, на самом деле не третий, а второй.

Тогда напряжение на нем:

              U₂ = I₂R₂ = 2 · 2 = 4 (B)

Резисторы R₁ и R₃ соединены параллельно:

       R₁₃ = R₁R₃/(R₁+R₃) = 1 · 1 : 2 = 0,5 (Ом)

Напряжение на группе R₁₃:

       U₁₃ = I₁₃R₁₂ = 2 · 0,5 = 1 (В)

Напряжение на концах участка цепи (АВ):

       U = U₁₃ + U₂ = 1 + 4 = 5 (B)
