Question

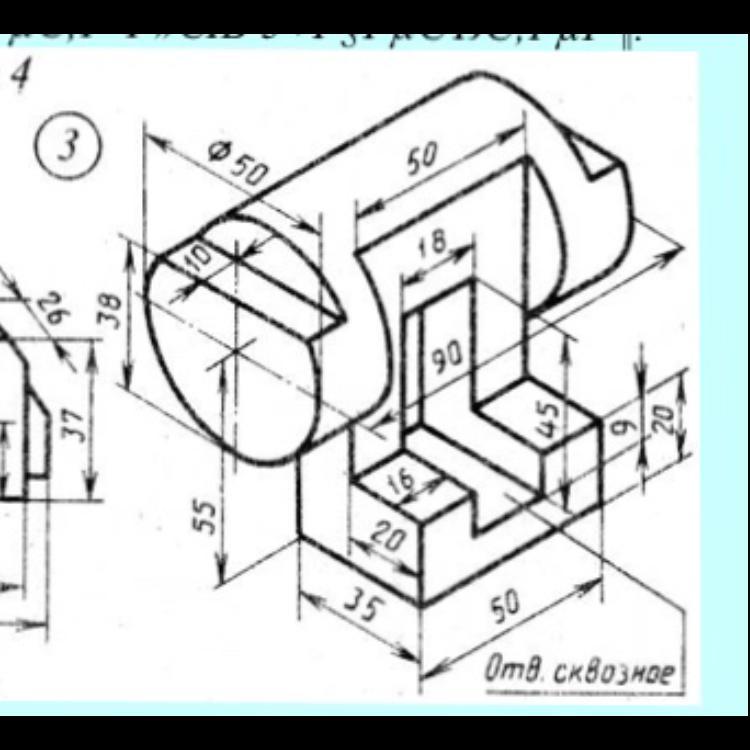

Начертить 3 вида, главный вид,вид слева,вид сверху

Answer 1

Ответ: Чертёж из трёх проекций см. на фото.

Объяснение:

  Чертёж выполнен частично от руки с сохранением пропорций на глаз.

На заданном чертеже два размера лишние, поэтому на комплексном чертеже общее число размеров на два меньше.

Не понятно, почему на изображении детали сквозное отверстие в глубине имеет вертикальную линию, а не вертикальную до цилиндра,а далее линию по контуру овала, соответствующего цилиндру.

На чертеже некоторые равные отрезки я пометила красной ручкой, чтобы было легче разобраться с их длиной.

Очень надеюсь, что помогла. Желаю удачи.
