Первая схема во второй задаче, пожалуйста

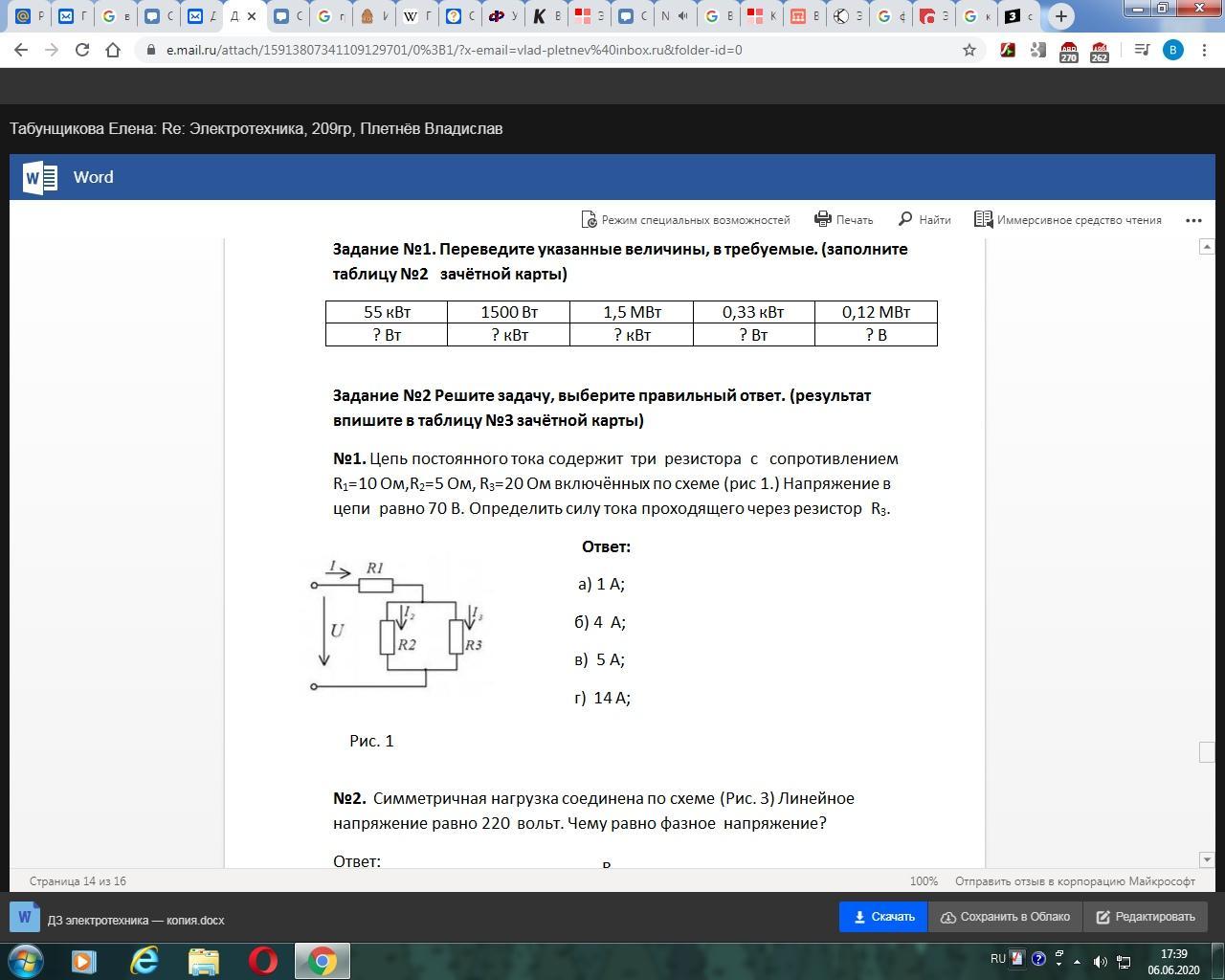

Цепь постоянного тока содержит три резистора с сопротивлением R1=10 Ом,R2=5 Ом, R3=20 Ом включённых по схеме (рис 1.) Напряжение в цепи равно 70 В. Определить силу тока проходящего через резистор R3.

Answer 1

Ответ:

Объяснение:

r23 = R2*R3 / (R2+R3) = 5*20 / (5+20) = 4 Ома

Найдем общее сопротивление цепи

R=R1+r23= 10+4 = 14 Ом

Общий ток

I = U/R = 70/14 = 5A

Напряжение на R3

U3=U2 = I*r23 = 5*4 = 20 Вольт

Ток R3

I3= U3/R3 = 20/20 = 1 Aмпер
