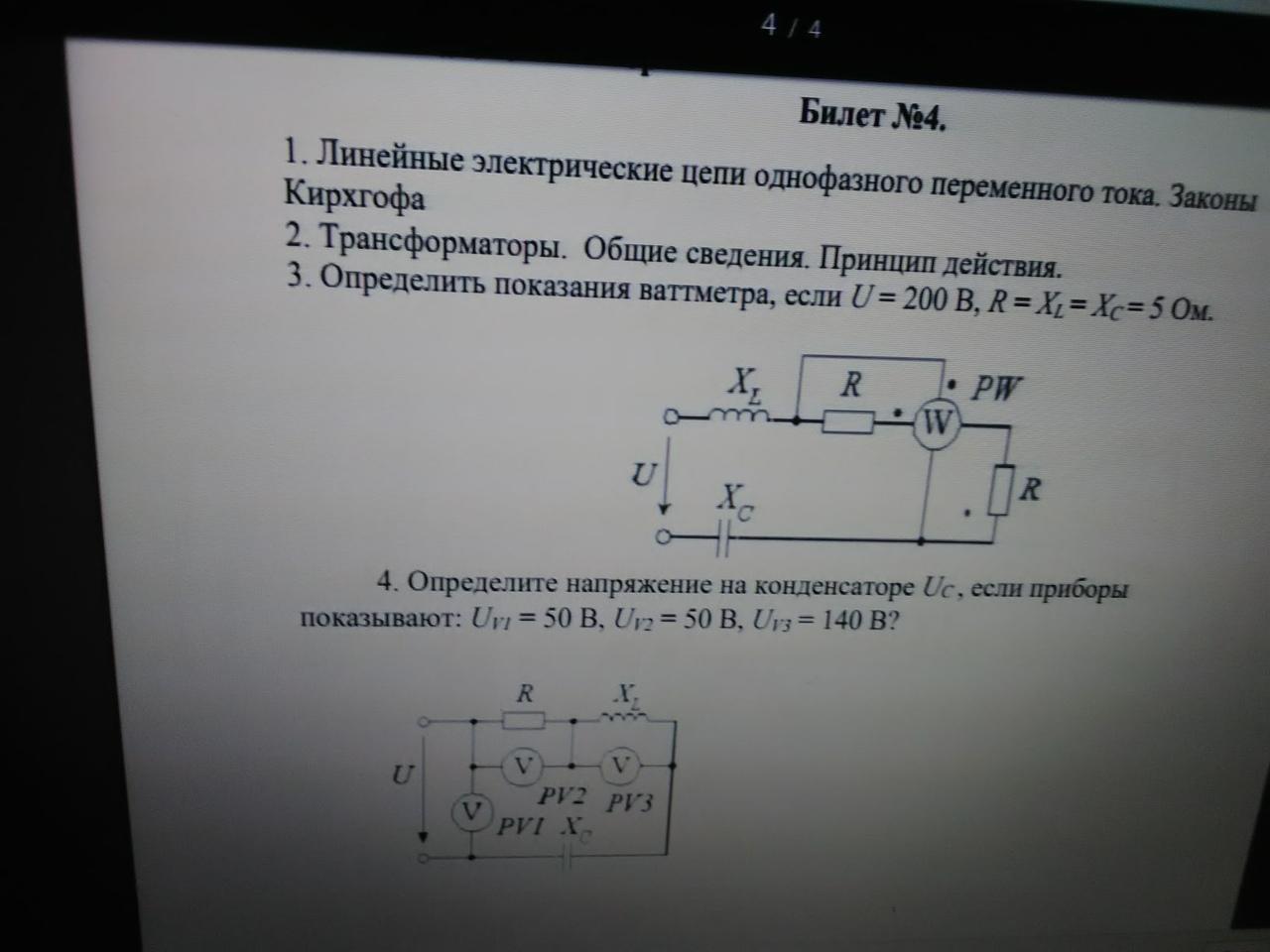

3. Определить показания ваттметра, если U = 200 В, R = XL = XC = 5 Ом.
4. Определите напряжение на конденсаторе UC , если приборы
показывают: UV1 = 50 В, UV2 = 50 В, UV3 = 140 В?

Приложения:

Ответы

Ответ дал: hyjhapomolllb

3) Напряжение на обмотке напряжения Uобм нужно перемножить на ток боковой обмотки

mssvetakuzmina1989: В смысле?

hyjhapomolllb: 3) ток равен I=U/(UL-Uc+2R)=20A
Uобм=I*2R=200B =>
Мощность=1000вт

hyjhapomolllb: 4)напряжение конденсатора-катушки U=(x-upv3)=(x-140)
Напряжение в цепочке rlc
Urlc=U+Upv2=(x-140)+50=x-90
При параллельном соединении
Upv1=Urlc+Upv1
50=x-90
X=140
Ответ 140

hyjhapomolllb: Фото не загрузилось,извини)

mssvetakuzmina1989: А более конкретно можешь расписать?

hyjhapomolllb: В третьем из пояснения,могу сказать только,что мощность=Uобм*R=1000вт(остальное там подробно)

hyjhapomolllb: В четвертом ничего больше дополнять не нужно)

mssvetakuzmina1989: А ответ в чём?

hyjhapomolllb: 4) ответ в Вольтах

hyjhapomolllb: 3)в ватах
