Question

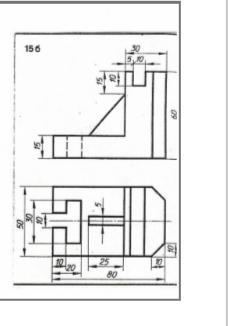

По двум видам построить изометрическую проекцию детали.

Answer 1

Ответ: Построение изометрической проекции см. на фото.

Объяснение:

  Построение выполнено с соблюдением пропорций на глаз.

При расстановке размеров в изометрической проекции допускается расположение некоторых размеров справа от размерной линии, если слева они читаются не удобно.

Габаритный размер по длине 80 мм заменён на меньший размер 70 мм, т.к. скос по длине 10 мм указан выше.
